Kia Ceed: Arbre de transmission / Amortisseur dynamique / Composants et emplacement des composants

Revue Technique Kia Cee'd / Arbre de Transmission et Essieu / Arbre de transmission / Amortisseur dynamique / Composants et emplacement des composants

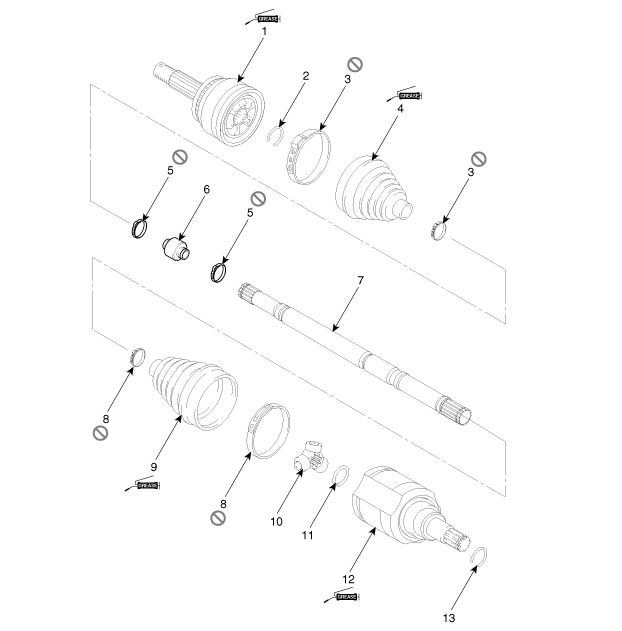

COMPOSANTS

1. Ensemble du joint birfield
2. Circlip BJ
3: Bande du pare-poussière du JB
4. Soufflet BJ

5. Bande de l’amortisseur dynamique
6. Amortisseur dynamique
7. Arbre
8. Bande du pare-poussière du TJ

9. Pare-poussière TJ
10. Croisillon
11. Anneau de retenue
12. Pare-poussière du TJ

13. Circlip du carter
