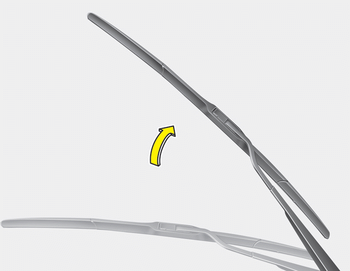

1. Soulevez le bras d’essuie-glace.
ATTENTION
Ne laissez pas retomber le bras d'essuie-glace sur le pare-brise au risque de provoquer un éclat ou de fissurer ce dernier.

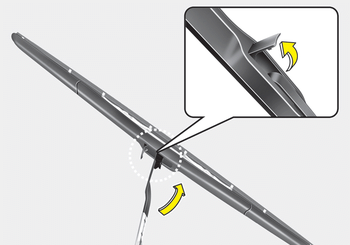

2.Tournez le clip de l'essuie-glace. Ensuite, soulevez le clip du balai.

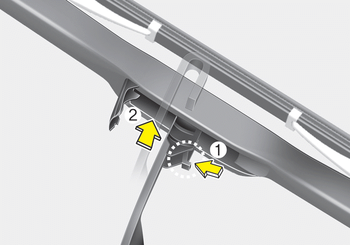

3.Poussez le clip (1) et soulevez le bras d'essuie-glace (2).

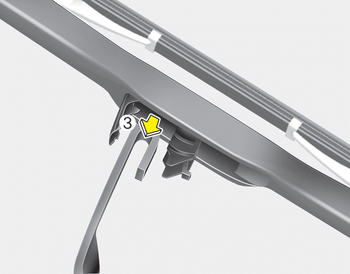

4.Abaissez le bras d'essuie-glace (3) et inversez les étapes de dépose du balai pour mettre le nouveau balai en place.
5.Remettez le bras d'essuie-glace sur le pare-brise.
