| DÉPOSE |
| 1. |
Déposez le couvercle supérieur d'auvent.
(Reportez-vous au groupe BD - "Couvercle supérieur d'auvent")
|
| 2. |

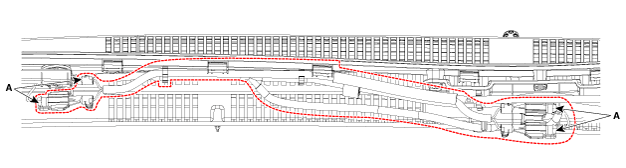

Détachez les connecteurs de la buse de lavage chauffée (A).
|
| 3. |

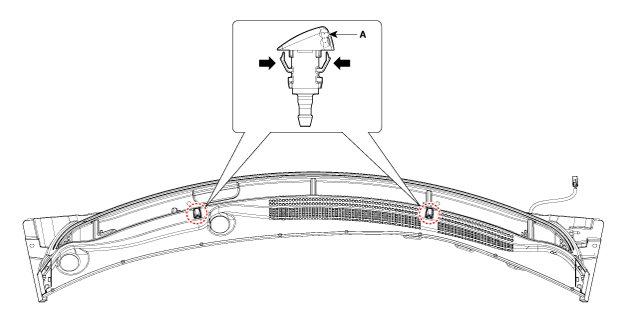

Retirez la buse de lavage chauffée (A) après avoir libéré les crochets
de fixation.
|
| INSTALLATION |
| 1. |
Installez la buse de lavage chauffée.
|
| 2. |
Connectez les connecteurs de la buse de lavage chauffée.
|
| 3. |
Installez la baie de pare-brise.
|
