Kia Ceed: Système mains libre / Commutateur mains libre / Diagrammes schématiques

Revue Technique Kia Cee'd / Système électrique de carrosserie / Système mains libre / Commutateur mains libre / Diagrammes schématiques

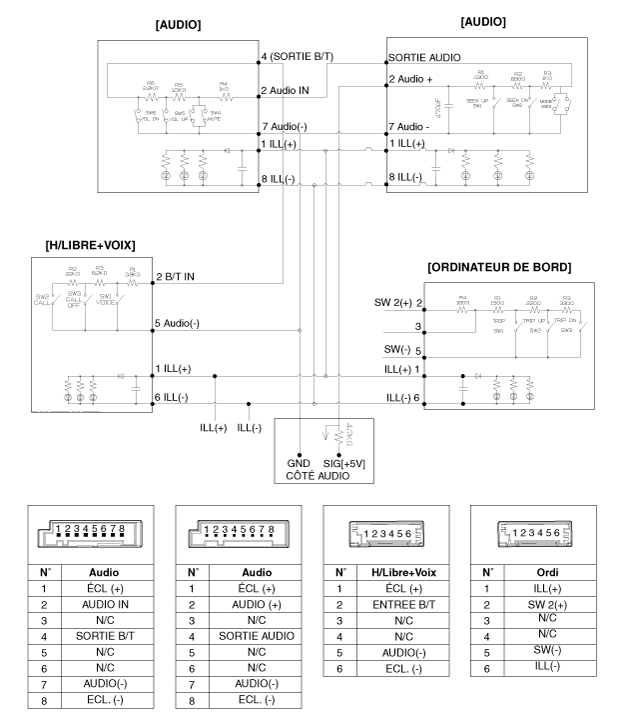

Schéma du circuit

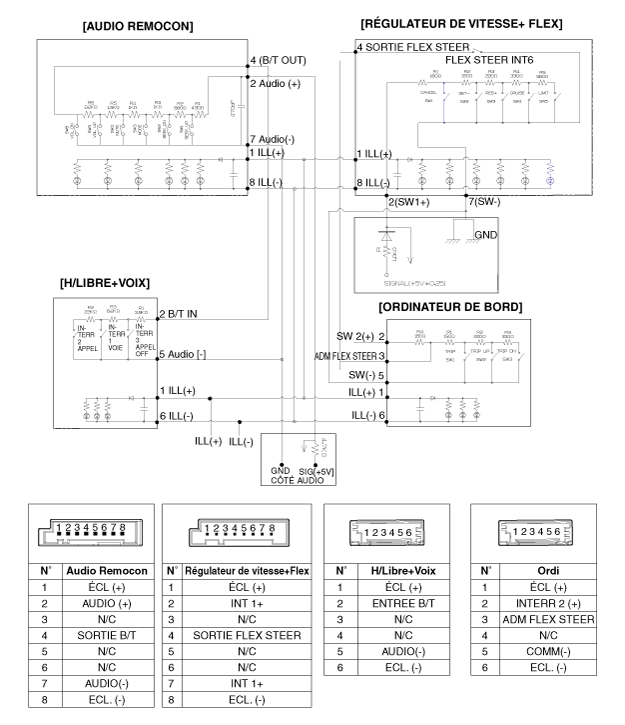

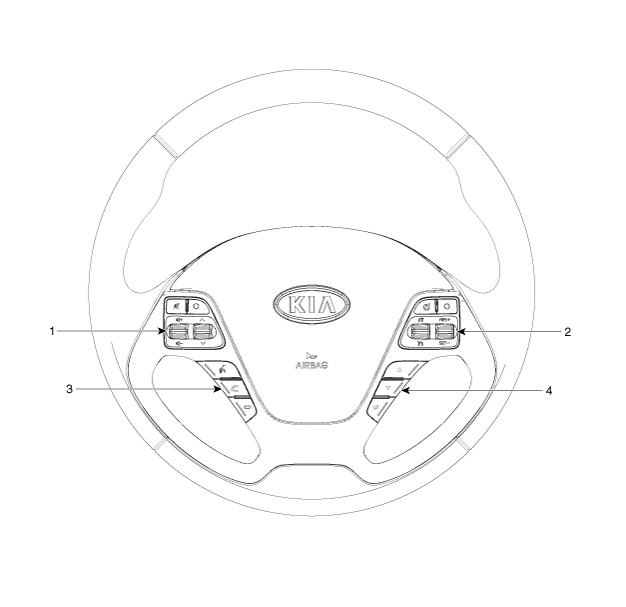

Type A

1. Télécommande audio (G: audio)
2. Interrupteur de la télécommande (D: régulation de vitesse + flex)

3. Interrupteur mains libres Bluetooth
4. Interrupteur journalier

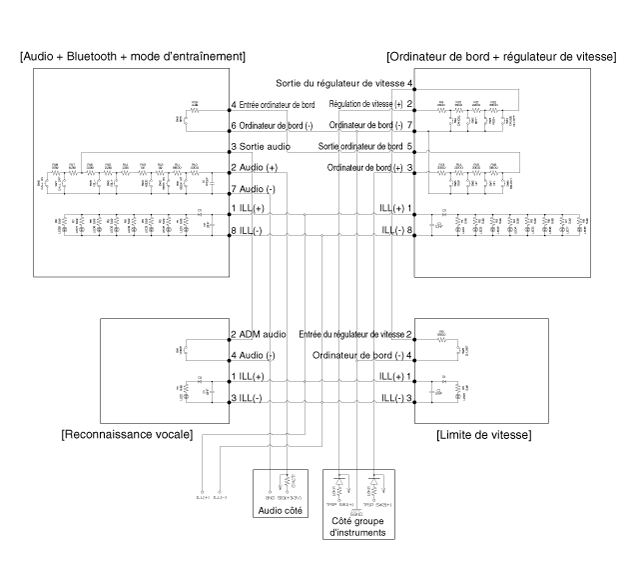

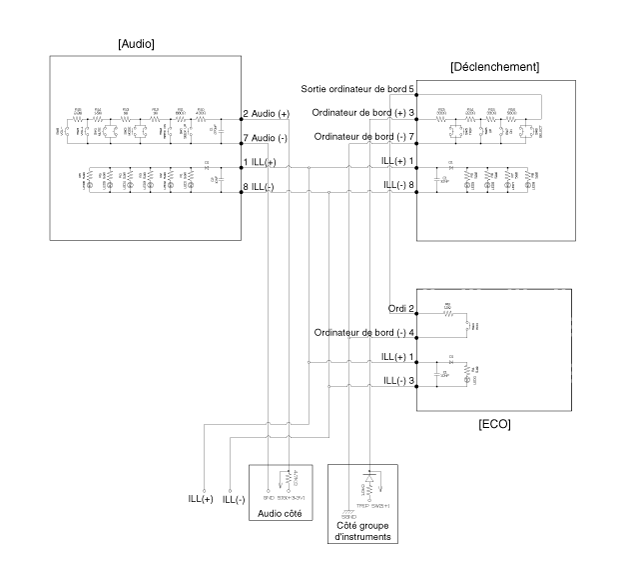

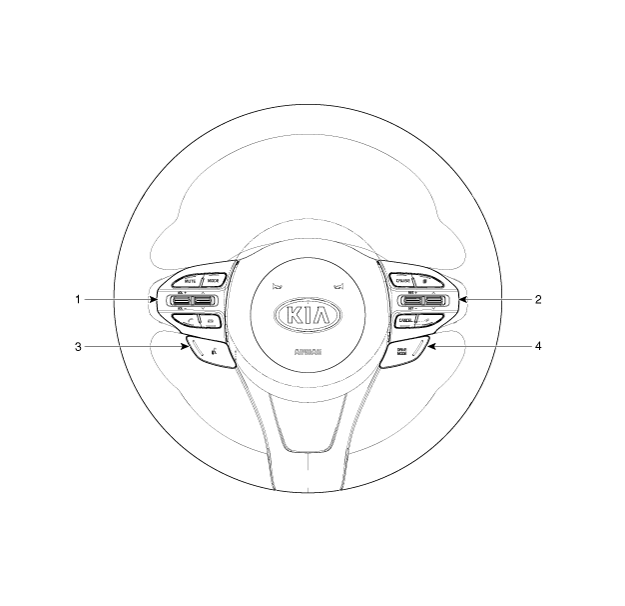

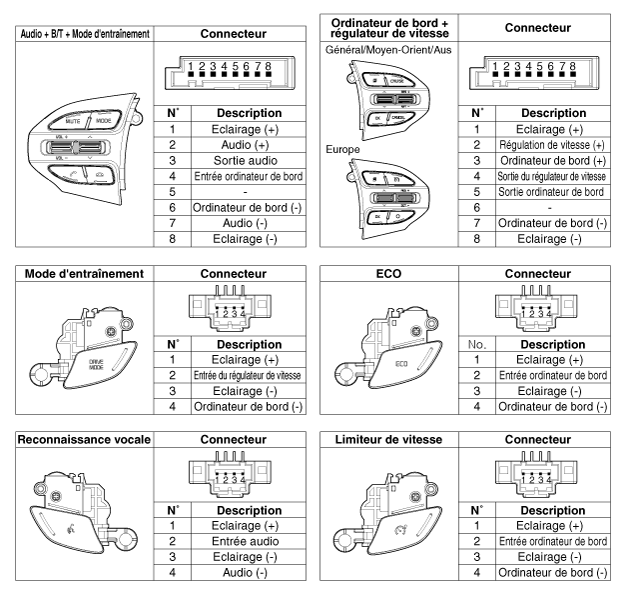

TYPE B

1. Commutateur mode conduite et audio
2. Commutateur ordinateur de bord et régulateur de vitesse

3. Commutateur de reconnaissance vocale
4. Interrupteur de limite de vitesse

Recherche de pannes

RECHERCHE DE PANNES problème Cause possible Solution Pas d'accouplement Le dispositif Bluetooth de la voiture n&# ...

Commutateur mains libre / Procédures de réparation

Contrôle Type A 1. Contrôlez la résistance de l'interrupteur de commande à distance audio (A) entre le connecteur 3 et 4 dans chaque position ...
