Kia Ceed: Toit panoramique / Composants et emplacement des composants

Revue Technique Kia Cee'd / Carrosserie (Intérieur et extérieur) / Toit panoramique / Composants et emplacement des composants

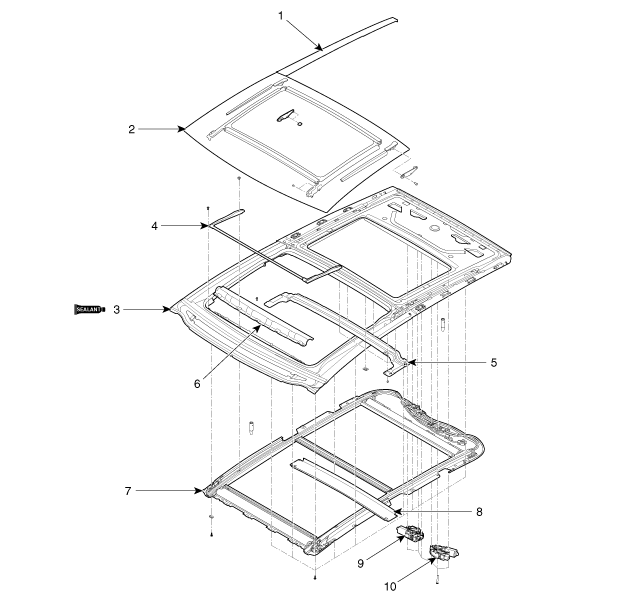

Composants (1)

1. Moulure latérale du toit
2. Vitre coulissante
3. Cadre du toit panoramique
4. Déflecteur de vent
5. Ensemble supérieur de traverse d'impact

6. Revêtement avant
7. Ensemble du mécanisme
8. Ensemble inférieur de traverse d'impact
9. Moteur du cache-soleil
10. Moteur de vitre mobile

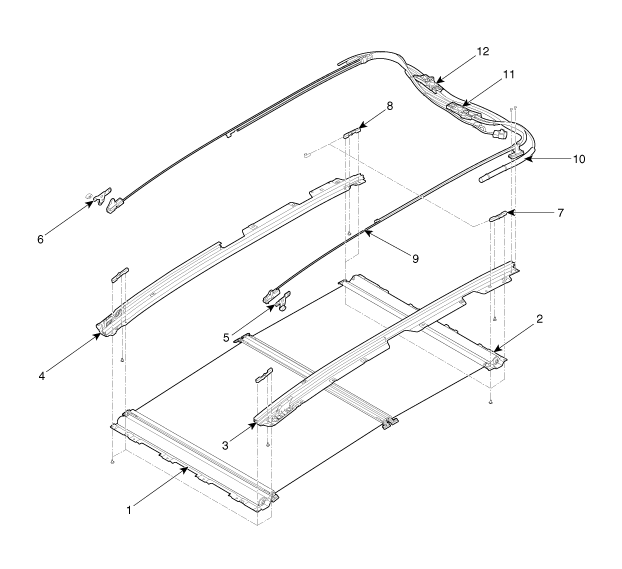

COMPOSANTS (2)

1. Cache-soleil avant
2. Cache-soleil arrière
3. Rail mécanique [G]
4. Rail mécanique [D]
5. Bras d'entraînement [G]
6. Bras d'entraînement [D]

7. Déflection du cache-soleil arrière [G]
8. Déflection du cache-soleil arrière [D]
9. Câble
10. Faisceau
11. Unité de commande de vitre
12. Unité d'entraînement du cache-soleil

Procédures de réparations

RÉGLAGE Vérifiez l'alignement du verre 1. Contrôler qu'il n'y a pas de bruit anormal ou des torsions pendant le fonctionnement. ...
