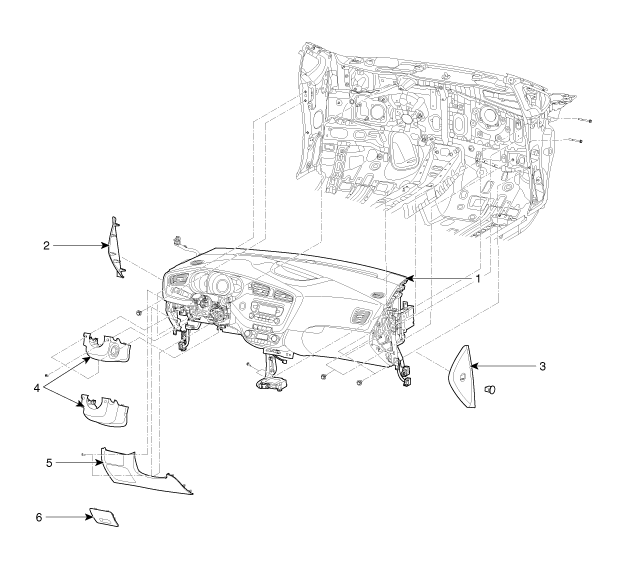

Composants (1)

1. Tableau de bord principal
2. Revêtement latéral du tableau de bord [G]
3. Revêtement latéral du tableau de bord [D]

4. Revêtement inférieur de la colonne de direction
5. Panneau inférieur du tableau de bord
6. Couvercle de la boîte à fusibles

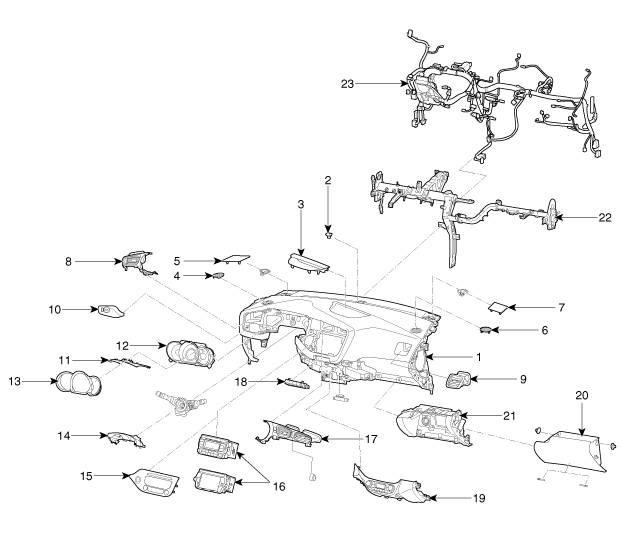

COMPOSANTS (2)

1. Tableau de bord principal
2. Photocapteur
3. Tableau de bord à affichage multiple
4. Buse de désembuage latéral [G]
5. Grille du haut-parleur latéral [G]
6. Buse de désembuage latéral [D]
7. Grille du haut-parleur latéral [D]
8. Conduit bouche d'air latérale [G]
9. Conduit bouche d'air latérale [D]
10. Garniture du tableau de bord [G]
11. Panneau supérieur frontal du groupe d'instruments
12. Groupe d’instruments

13. Panneau cylindrique frontal du groupe d’instruments
14. Revêtement supérieur de la colonne de direction
15. Panneau de la console centrale
16. Audio
17. Conduit bouche d’air centrale
18. Contacteur central
19. Panneau inférieur central du tableau de bord
20. Boîte à gants
21. Panneau de la boîte à gants
22. Traverse d’auvent
23. Faisceau de câble principal du tableau de bord
