Kia Ceed: Garniture intérieure / Composants et emplacement des composants

Revue Technique Kia Cee'd / Carrosserie (Intérieur et extérieur) / Garniture intérieure / Composants et emplacement des composants

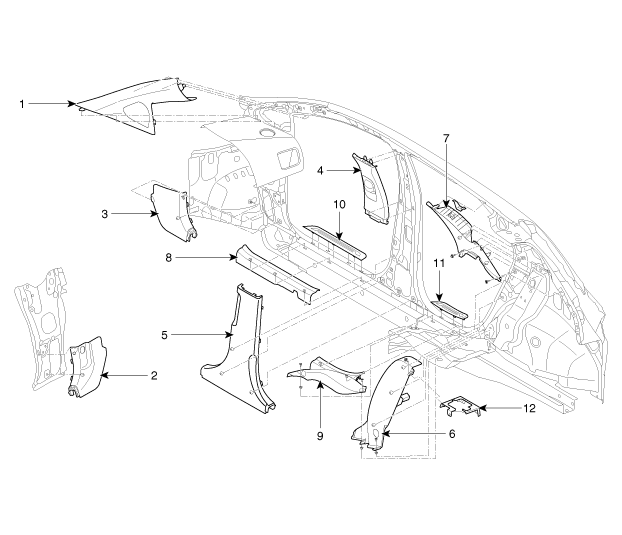

Composants (1)

[5PORTES]

1. Garniture du montant avant
2. Moulure latérale d'auvent [G]
3. Moulure latérale d'auvent [D]
4. Ornementation supérieure du pilier central
5. Ornementation inférieure du montant central
6. Garniture du logement de roue arrière

7. Ornementation du montant arrière
8. Ornementation de protection de la porte avant
9. Ornementation de protection de la porte arrière
10. Garniture du pas de la portière avant
11. Garniture du pas de la portière arrière
12. Support de ceinture de sécurité de siège arrière

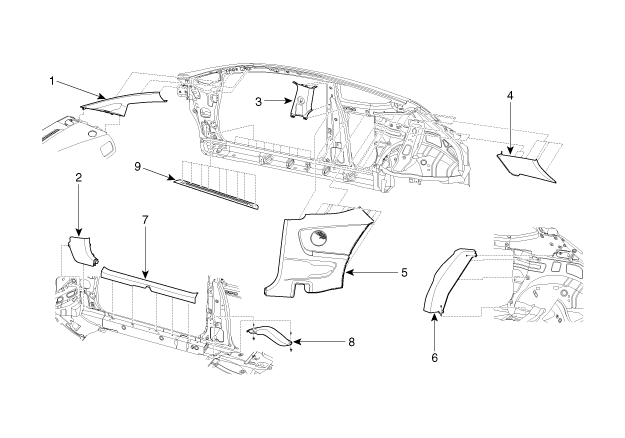

COMPOSANTS (2)

(3 PORTES)

1. Garniture du montant avant
2. Ornementation latéral d'auvent
3. Ornementation supérieure du pilier central
4. Ornementation du montant arrière
5. Garniture intérieure/extérieure arrière

6. Garniture du logement de roue arrière
7. Garniture de protection de la porte avant
8. Garniture de protection de la porte arrière
9. Garniture du pas de la portière avant
