Kia Ceed: Pare-chocs avant / Composants et emplacement des composants

Revue Technique Kia Cee'd / Carrosserie (Intérieur et extérieur) / Pare-chocs avant / Composants et emplacement des composants

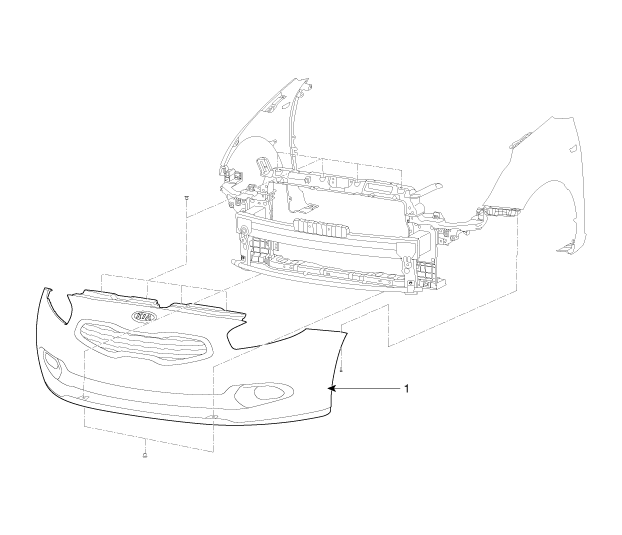

Composants (1)

[5PORTES]

1. Revêtement de pare-chocs avant

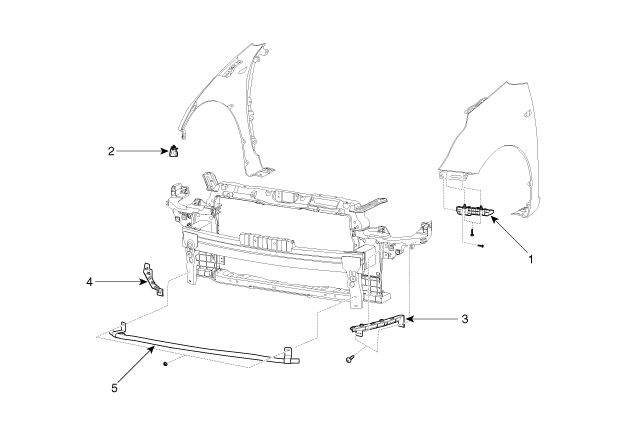

COMPOSANTS (2)

[5PORTES]

1. Support latéral du pare-chocs avant [G]
2. Support latéral du pare-chocs avant [D]
3. Support supérieur du pare-chocs avant [G]

4. Support supérieur du pare-chocs avant [D]
5. Raidisseur inférieur du pare-chocs avant

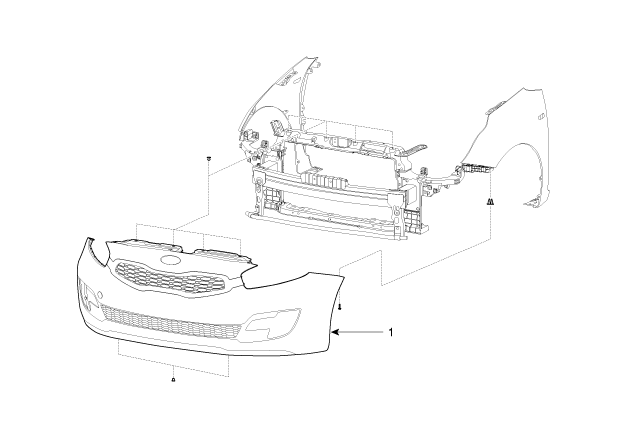

COMPOSANTS (3)

(3 PORTES)

1. Revêtement de pare-chocs avant

COMPOSANTS (4)

(3 PORTES)

1. Support latéral du pare-chocs avant [G]
2. Support latéral du pare-chocs avant [D]
3. Support supérieur du pare-chocs avant [G]

4. Support supérieur du pare-chocs avant [D]
5. Raidisseur inférieur du pare-chocs avant
