Kia Ceed: Siège arrière / Composants et emplacement des composants

Revue Technique Kia Cee'd / Carrosserie (Intérieur et extérieur) / Siège arrière / Composants et emplacement des composants

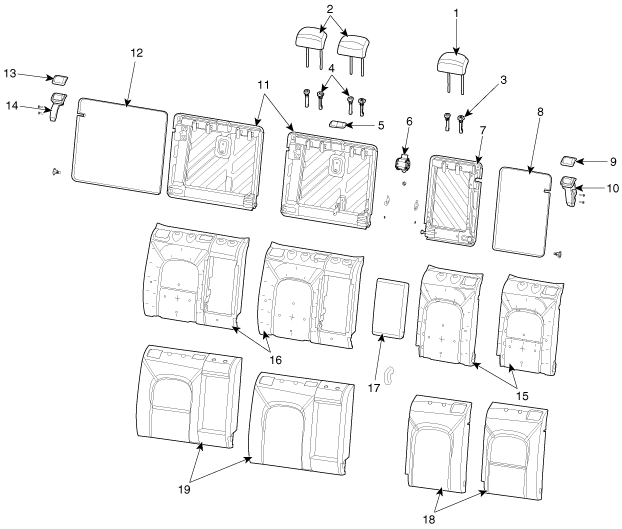

Composants (1)

[Dossier de siège arrière]

[5PORTES]

1. Appui-tête du siège arrière [G]
2. Appui-tête du siège arrière [D]
3. Guide d'appui-tête du siège arrière [G]
4. Guide d'appui-tête du siège arrière [D]
5. Recouvrement de ceinture de sécurité arrière
6. Rétracteur de ceinture de sécurité centrale du siège arrière
7. Structure de dossier de siège arrière [G]
8. Tapis du panneau de dossier de siège arrière [G]
9. Recouvrement du loquet du siège arrière [G]
10. Loquet de siège arrière [G]

11. Structure de dossier de siège arrière [D]
12. Tapis du panneau de dossier de siège arrière [D]
13. Recouvrement du loquet du siège arrière [D]
14. Loquet de siège arrière [D]
15. Patin de dossier de siège arrière [G]
16. Patin de dossier de siège arrière [D]
17. Ensemble de l'accoudoir de siège arrière
18. Revêtement de dossier de siège arrière [G]
19. Revêtement de dossier de siège arrière [D]

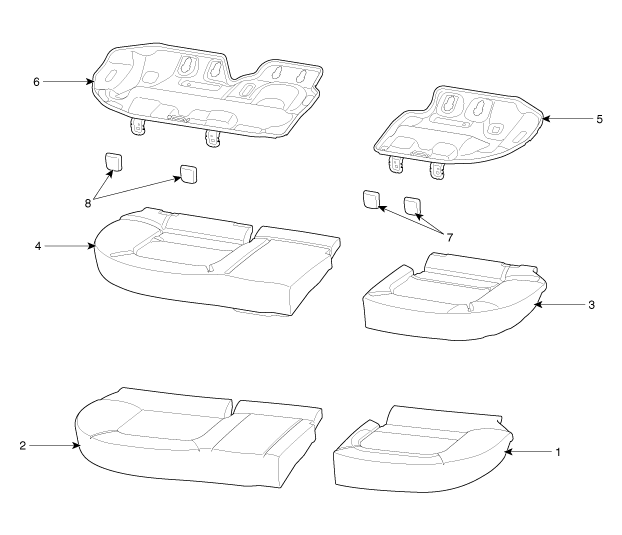

COMPOSANTS (2)

[Coussin de siège arrière]

[5PORTES]

1. Revêtement d'assise de siège arrière [G]
2. Revêtement d'assise de siège arrière [D]
3. Patin de coussin de siège arrière [G]
4. Patin de coussin de siège arrière [D]

5. Cadre de coussin de siège arrière [G]
6. Cadre d'assise de siège arrière [D]
7. Revêtement de fixation d'assise de siège arrière [G]
8. Revêtement de fixation d'assise de siège arrière [D]

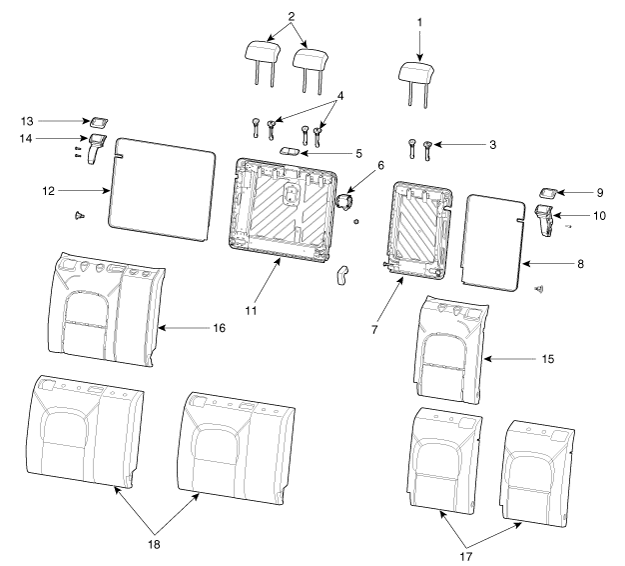

COMPOSANTS (3)

[Dossier de siège arrière]

(3 PORTES)

10. Loquet de siège arrière [G]
11. Structure de dossier de siège arrière [D]
12. Tapis du panneau de dossier de siège arrière [D]
13. Recouvrement du loquet du siège arrière [D]
14. Loquet de siège arrière [D]
15. Patin de dossier de siège arrière [G]
16. Patin de dossier de siège arrière [D]
17. Revêtement de dossier de siège arrière [G]
18. Revêtement de dossier de siège arrière [D]

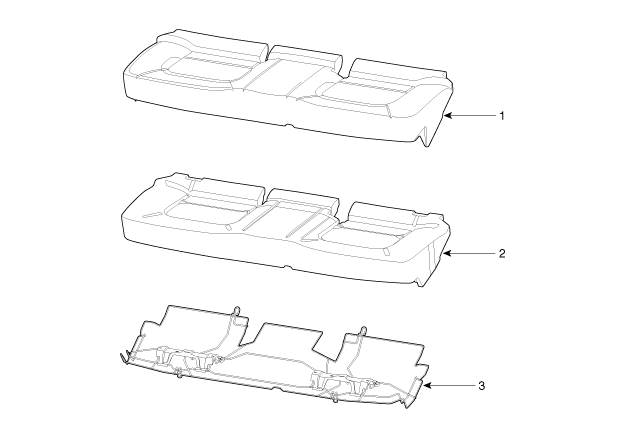

COMPOSANTS (4)

[Coussin de siège arrière]

(3 PORTES)

1. Revêtement du coussin de siège arrière
2. Rembourrage du coussin de siège arrière

3. Ensemble de l'armature du coussin de siège arrière

Siège arrière

...

Ensemble du siège arrière / Composants et emplacement des composants

EMPLACEMENT DES COMPOSANTS 1. Ensemble du coussin de siège arrière 2. Ensemble du dossier de siège arrière ...
