Kia Ceed: À interrupteur multifonctions / Composants et emplacement des composants

Revue Technique Kia Cee'd / Système électrique de carrosserie / À interrupteur multifonctions / Composants et emplacement des composants

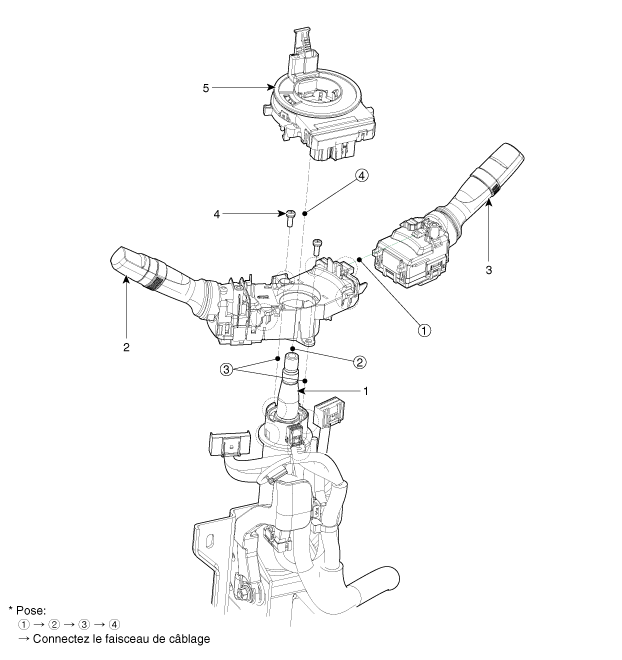

Composants (1)

1. Colonne de direction
2. Interrupteur d’éclairage
3. Interrupteur de l’essuie-glace

4. Vis
5. Ressort spiral

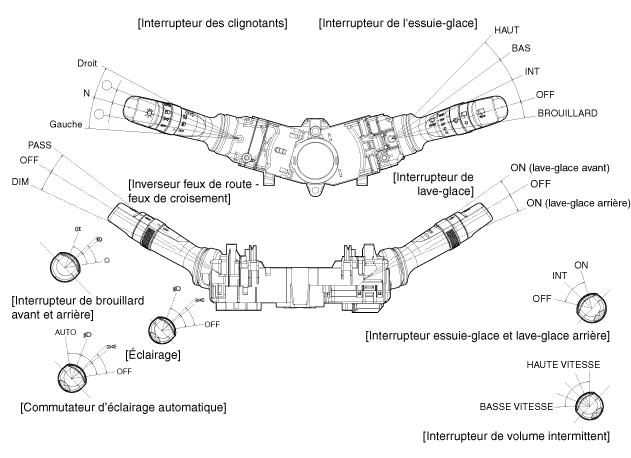

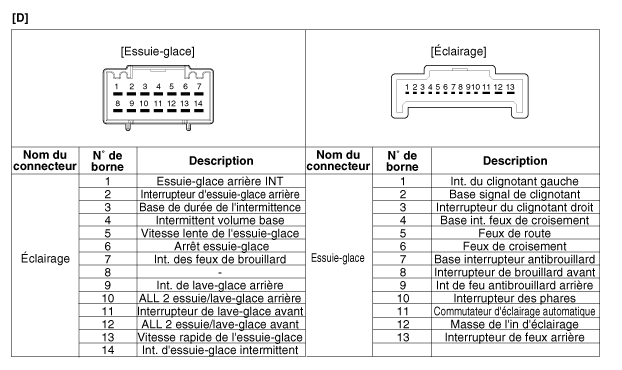

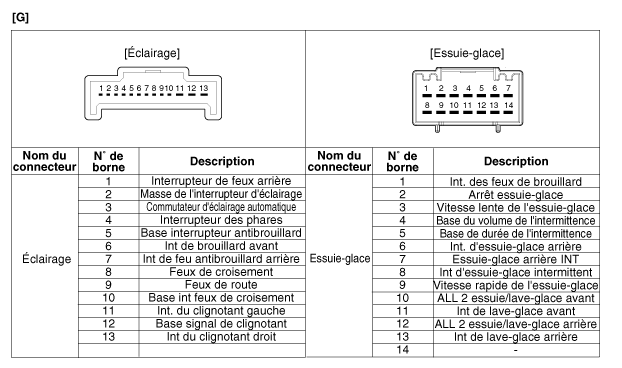

COMPOSANTS (2)

Spécifications

Spécifications Élément Spécifications Tension nominale 12 V CC Plage de la température de fonctionnement ...

Procédures de réparation

Contrôle CONTRÔLE DE L′INTERRUPTEUR D′ ÉCLAIRage Contrôlez la présence de continuité entre les bornes suivantes, à chaque position de l'interrupteur multifonction ...
