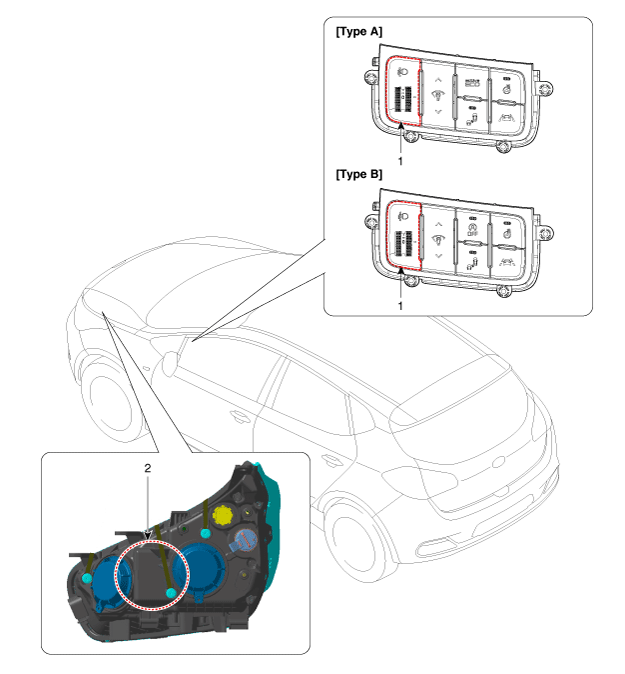

| EMPLACEMENT DES COMPOSANTS |

|
1. Interrupteur de correction de la portée d’éclairement |
2. Actionneur de correction de la portée d’éclairement (Intégré dans l'ensemble de phare) |
