Kia Ceed: Bouton du système de démarrage du moteur / Composants et emplacement des composants

Revue Technique Kia Cee'd / Système électrique de carrosserie / Bouton du système de démarrage du moteur / Composants et emplacement des composants

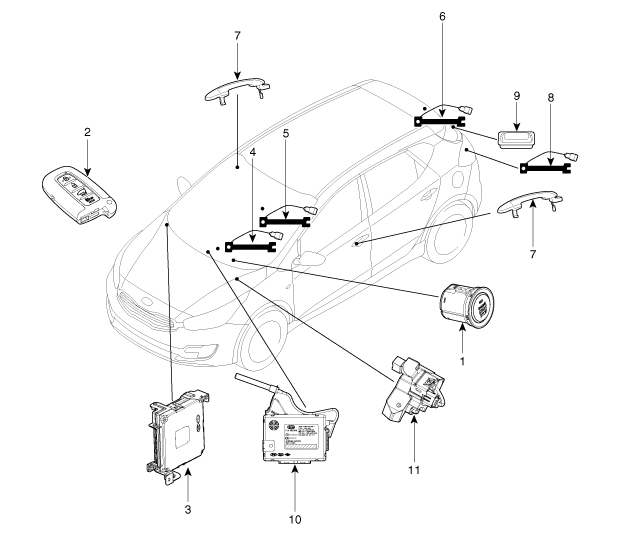

EMPLACEMENT DES COMPOSANTS

1. Bouton Marche/Arrêt (SSB)
2. Clé FOB
3. Dispositif clé smart
4. Antenne intérieure 1
5. Antenne intérieure 2
6. Antenne du coffre

7. Poignée de porte et antenne de porte
8. Antenne du pare-chocs
9. Commutateur d'ouverture du hayon
10. Module de commande de la carrosserie (BCM)
11. ESCL (Verrouillage de la colonne de direction électronique)

Bouton du système de démarrage du moteur

...

Diagrammes schématiques

Schéma du circuit ...
