Kia Ceed: Cylindre de débrayage / Composants et emplacement des composants

Revue Technique Kia Cee'd / Système d'embrayage / Cylindre de débrayage / Composants et emplacement des composants

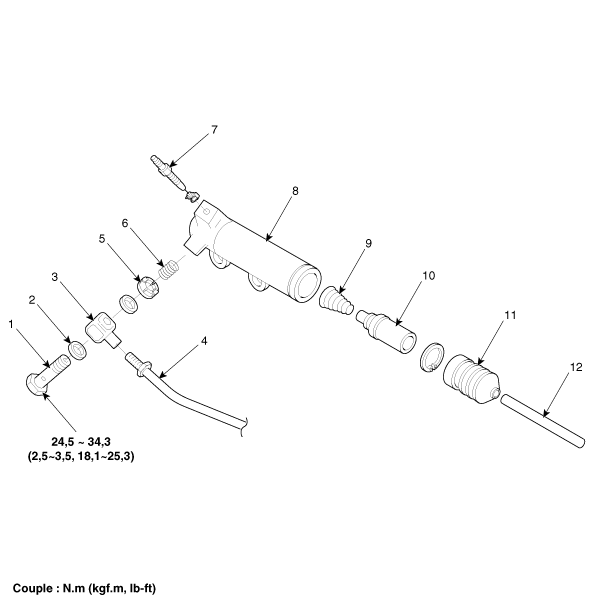

COMPOSANTS

1. Boulon de raccord
2. Joint d’étanchéité
3. Joint du tuyau
4. Câble d'embrayage
5. Plaque de soupape
6. Ressort de soupape

7. Vis de purge
8. Cylindre de débrayage
9. Ressort de rappel
10. Piston
11. Soufflet
12. Tige-poussoir

Procédures de réparation

Contrôle 1. Vérifiez qu'il n'y a pas de fuites de liquide sur le cylindre de débrayage. 2. Contrôlez que le soufflet du c ...
