Kia Ceed: Informations générales / Composants et emplacement des composants

Revue Technique Kia Cee'd / Retenue / Informations générales / Composants et emplacement des composants

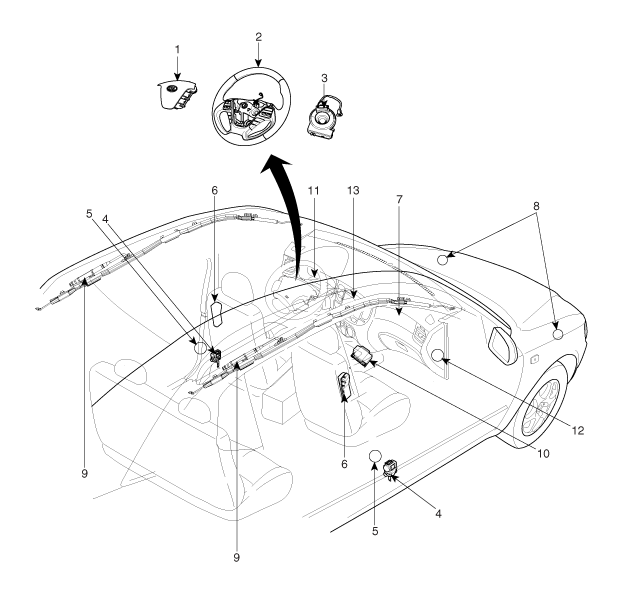

Composants [G]

1. Airbag du conducteur (DAB)
2. Volant de direction
3. Ressort spiral
4. Prétendeur de ceinture de sécurité (BPT)
5. Capteur d’impact latéral (SIS)
6. Airbag latéral (SAB)
7. Airbag du passager (PAB)
8. Capteur d’impact frontal (FIS)
9. Airbag rideau (CAB)
10. Module de commande du système de retenue supplémentaire (SRSCM)
11. Témoin d’avertissement d’airbag
12. Interrupteur PAB ON/OFF
13. Témoin PAB ON/OFF

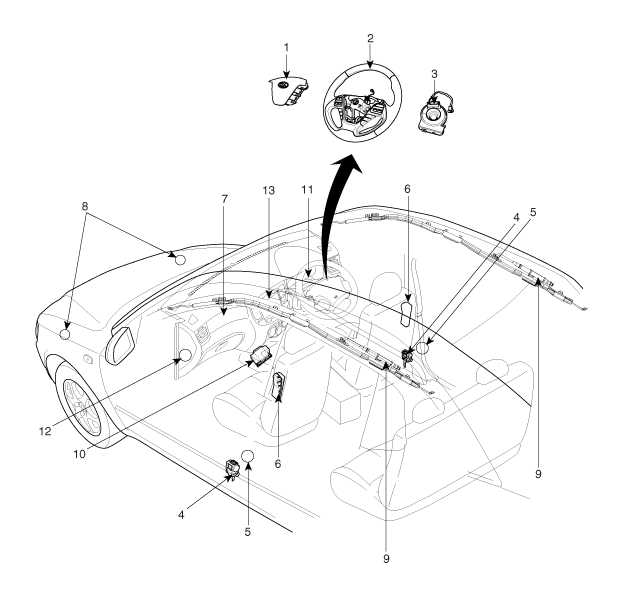

Composants [D]

1. Airbag du conducteur (DAB)
2. Volant de direction
3. Ressort spiral
4. Prétendeur de ceinture de sécurité (BPT)
5. Capteur d’impact latéral (SIS)
6. Airbag latéral (SAB)
7. Airbag du passager (PAB)
8. Capteur d’impact frontal (FIS)
9. Airbag rideau (CAB)
10. Module de commande du système de retenue supplémentaire (SRSCM)
11. Témoin d’avertissement d’airbag
12. Interrupteur PAB ON/OFF
13. Témoin PAB ON/OFF

emplacement des composants

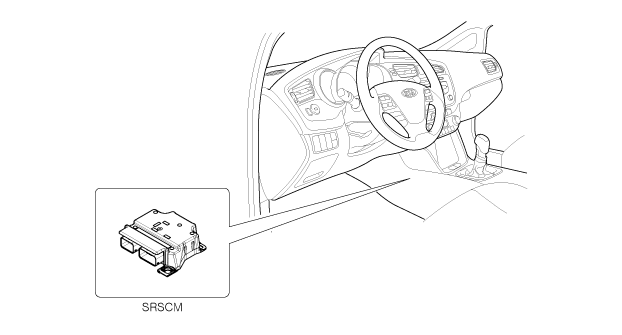

À module de COMMANDE DU SYSTÈME DE RETENUE SUPPLÉMENTAIRE (SRSCM)

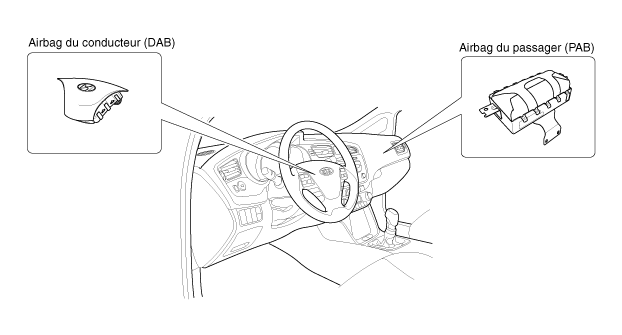

AIRBAG DU CONDUCTEUR (DAB) / AIRBAG DU PASSAGER (PAB)

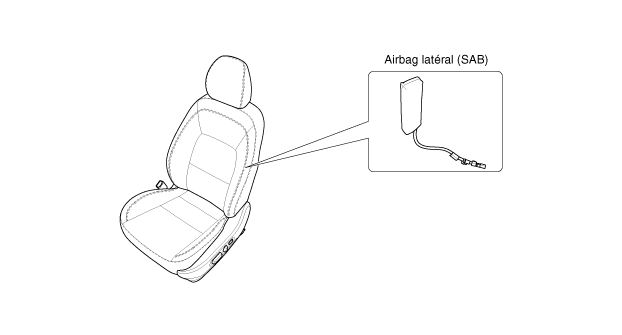

airbag latéral (SAB)

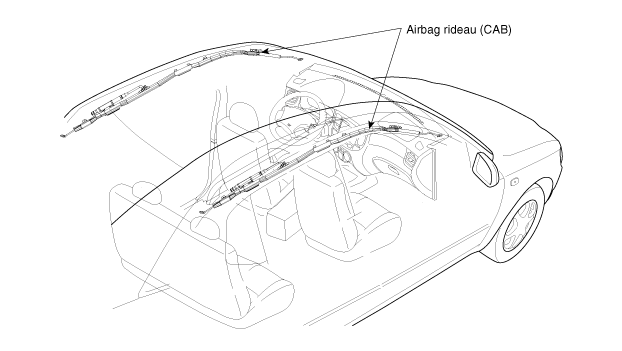

AIRBAG RIDEAU (CAB)

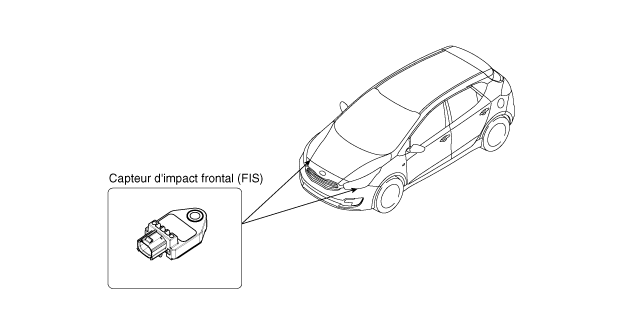

À CAPTEUR D′IMPACT AVANT (FIS)

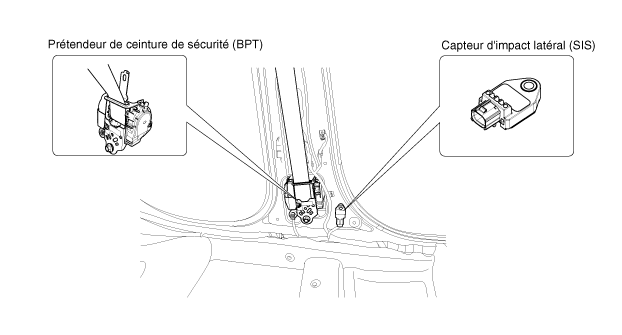

Capteur d'impact latéral (SIS)/Prétendeur de ceinture de sécurité (BPT)

Procédures de réparations
REMPLACEMENT DU COMPOSANT APRÈS DÉPLOIEMENT    Avant de réparer les SRS, vérifiez les DTC en utilisant le G ...

SRSCM
...
