Kia Ceed: Système de détection d'angles morts / Contacteur de détection d'angles morts / Composants et emplacement des composants

Revue Technique Kia Cee'd / Système électrique de carrosserie / Système de détection d'angles morts / Contacteur de détection d'angles morts / Composants et emplacement des composants

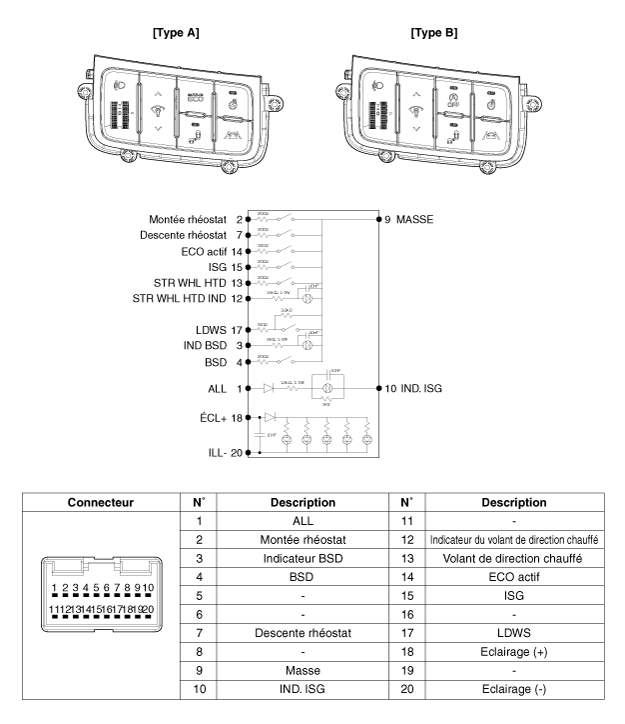

Schéma du circuit

Unité de détection d'angles morts / Procédures de réparation

DÉPOSE 1. Débranchez la borne négative (-) de la batterie. 2. Enlevez le couvercle du pare-chocs arrière. (Reportez-vous à ...

Contacteur de détection d'angles morts / Procédures de réparation

DÉPOSE 1. Débranchez la borne négative (-) de la batterie. 2. Déposez le panneau inférieur du coussin anti-collision. (Rep ...
