Kia Ceed: À module de commande de carrosserie (BCM) / Description et fonctionnement

Description

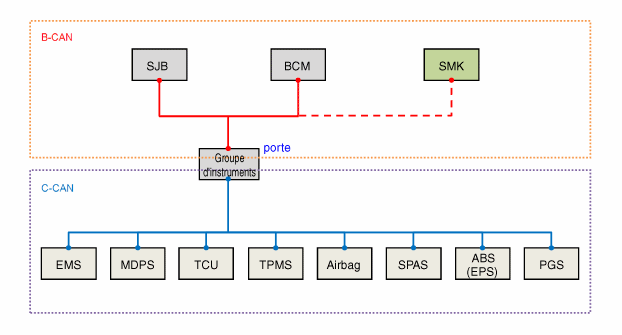

Réseau de communication CAN

Fonction
Fonction
Description
Essuie-glace/lave-glace avant
Réglages: ALL2 ON
Mesures à prendre: Interrupteur de lave-glace ON et OFF
Réponse: Contrôle du relais d'essuie-glace pendant 2,5 ~ 3,8 s.
INT essuie-glace
Réglages: ALL2 ON
Mesures à prendre: Interrupteur INT de lave-glace avant activé
Réponse: Contrôle du relais d'essuie-glace on/off avec intermittence de 2,2~10 s en fonction du réglage
Essuie-glace désembuage
Réglages: ALL2 ON, action: Interrupteur des feux de brouillard activé
Réponse: Contrôle du relais d'essuie-glace activé pendant l'activation du contacteur des feux de brouillard
Essuie-glace et lave-glace arrière
Réglages: ALL2 ON
Mesures à prendre: Interrupteur de lave-glace arrière ON et OFF
Réponse: Contrôle du relais d'essuie-glace arrière activé pendant l'activation
Contrôle du relais d'essuie-glace arrière pendant 2,5 ~ 3,8 s après la désactivation.
Essuie-glace arrière ON
Réglages: ALL2 ON
Mesures à prendre: Essuie-glace arrière ON
Réponse: Contrôle du relais d'essuie-glace arrière activé jusqu'à la désactivation
ESSUIE-GLACE INT ARRIÈRE
Réglages: ALL2 ON
Mesures à prendre: Essuie-glace arrière INT ON
Réponse: Contrôle du relais d'essuie-glace arrière activé avec une intermittence de 6 s

Fonction
Description
entrée
sortie
Rappel de ceinture de sécurité
(Europe)
ALL activé lorsque la ceinture est détachée
Indicateur de ceinture de sécurité allumé jusqu'à enclenchement
ALL activé lorsque la ceinture est attachée
Indicateur de ceinture de sécurité allumé pendant 6 secondes
ALL activé et vitesse du véhicule > 9 km/h lorsque la ceinture est détachée
Indicateur de ceinture de sécurité clignotant
ALL activé et vitesse du véhicule > 20km/h lorsque la ceinture est détachée
L'indicateur d'avertissement de la ceinture de sécurité clignote et l'avertisseur sonore démarre
ALL activé et vitesse du véhicule > 20km/h lorsque la ceinture est détachée, attachée
L'indicateur d'avertissement de la ceinture de sécurité clignote et l'avertisseur sonore démarre
Vitesse du véhicule > 20km/h lorsque la ceinture est détachée et indicateur de la ceinture de sécurité clignote et avertisseur sonore, ceinture attachée
L'indicateur d'avertissement de la ceinture de sécurité est éteint et l'avertisseur sonore est éteint
Rappel de ceinture de sécurité arrière
(Europe)
ALL activé lorsque la ceinture arrière est détachée
Indicateur ceinture de sécurité arrière attachée
Alternateur activé et ceinture de sécurité arrière détachée
Indicateur de ceinture de sécurité arrière allumé pendant 35 s puis désactivation
Alternateur activé et ceinture de sécurité arrière détachée → 35 s → vitesse du véhicule > 20 km/h
Indicateur de ceinture de sécurité arrière allumé pendant 35 secondes à nouveau
Vitesse du véhicule > 20km/h & ceinture arrière [On → Off]
L'indicateur d'avertissement de la ceinture de sécurité arrière clignote et l'avertisseur sonore démarre
Avertissement démarrage de stationnement
ALL1 ON & interrupteur de frein de stationnement ON & vitesse du véhicule > 5 km/h
Démarrage alerte frein de stationnement
Avertissement du toit ouvrant
Clé off & porte conducteur ouverte et toit ouvrant ouvert
Démarrage avertissement du toit ouvrant
Avertissement gel
ALL2 ON & température extérieure < 4 degrés Celsius
Démarrage avertissement gel
Avertissement RPAS
Position R et capteurs PAS avec détection d'avertissement
Démarrage avertissement PAS selon le niveau d'avertissement des capteurs PAS
Avertissement SMK
SMK envoie des messages d'avertissement tels que IDOUT WNG, avertissement ESCL non verrouillé, avertissement ESCL non déverrouillé, avertissement SSB
Démarrage avertisseur sonore en fonction du message d'avertissement SMK
Relais de dégivrage avant et désembueur arrière
ALL1 activé, alternateur activé, interrupteur du désembueur activé
Désembueur et dégivrage activés pendant 20 min
Vitre à commande électrique
ALL 1 ON
Vitre électrique activée à tout moment
ALL 1 OFF
30 sec Après ALL1 off, vitre électrique désactivée
moins de 30 s après ALL1 off et porte conducteur ouverte
Vitre électrique désactivée immédiatement
COUPURE AUTO DES FEUX ARRIÈRE
Clé entrée et contacteur de hayon ON → clé Off → porte conducteur ouverte
Feux arrière éteints
Clé entrée et contacteur de hayon ON → clé Off → porte conducteur ouverte → contacteur de hayon off → contacteur de hayon on
Feux arrière ON
EC DRL
ALL2 on & alternateur on et option DRP on & contacteur de hayon off
DRL ON
ALL2 on & alternateur on et option DRP on & contacteur de hayon off → contacteur de hayon on
DRL OFF
ALL2 on & alternateur on et option DRP on & contacteur de hayon off → ALL2 Off,
DRL OFF
clairage automatique
ALL1 on et contacteur d'éclairage auto on en condition lumière du jour
Feux arrière, Phares off
ALL1 on et contacteur d'éclairage auto on en condition nuit
Feux arrière, Phares on
ALL1 on et contacteur d'éclairage auto on en condition lumière du jour→ conditions de nuit
2,5 s après détection de condition de nuit, feux arrière et phares on
ALL1 on et contacteur d'éclairage auto on en condition de nuit → conditions lumière du jour
5 s après détection de condition lumière du jour, feux arrière et phares off
Feu antibrouillard avant
Contacteur antibrouillard avant on lorsque ALL2 ON et feux arrière on
Feu antibrouillard avant ON
Feu antibrouillard arrière
Contacteur antibrouillard arrière on lorsque ALL2 ON et feux arrière on et feux antibrouillard avant on
Feux antibrouillard arrière ON
Contacteur antibrouillard arrière on lorsque ALL2 ON et feux arrière on et phares on
Feux antibrouillard arrière ON
Lampe d'habitacle
Une porte ouverte→
Lampe d'habitacle allumée pendant 20 min
Toutes portes fermées & clé [On → Off] et une porte déverrouillée
Lampe d'habitacle allumée pendant 30 s
Toutes portes fermées & clé [On → Off] et toutes portes verrouillées
LAMPE D'HABITACLE TEINTE
Déverr TX
Lampe d'habitacle allumée pendant 30 s
Verrouillage Tx lorsque lampe d'habitacle on
LAMPE D'HABITACLE TEINTE
Phare
ALL2 ON et contacteur de phare ON
Phare ON
ESCORTE
ALL2 ON et contacteur de phare ON → ALL Off,
Phare ON pendant 20 min
ALL2 ON et contacteur de phare ON → ALL Off → porte conducteur ouverte → porte conducteur fermée
Phare ON pendant 30 s
Voyant de déformation statique
ALL2 ON & interrupteur de phare ON & vitesse du véhicule < 10 km/h & angle de direction > 100°
Voyant de déformation statique allumé en fonction de sa rotation en sens horaire → voyant de déformation statique gauche allumé sens inverse horaire → voyant de déformation statique droit allumé
ALL2 ON & interrupteur de phare ON & vitesse du véhicule < 10 km/h & position [R] & angle de direction > 100°
Côté opposé du voyant de déformation statique allumé en sens horaire → voyant de déformation statique droit allumé sens inverse horaire → voyant de déformation statique gauche allumé
Les voyants de déformation statique sont commandés par calcul compliqué entre la vitesse du véhicule et l'angle du volant. Pour plus de détails, reportez-vous au système "Phare".
Phare d'accueil
Contacteur de phare On & Toutes portes fermées & toutes portes verrouillées & clé Off & déverrouillage TX
Phare et feux arrière ON pendant 15 s
Contacteur de phare On & Toutes portes fermées & toutes portes verrouillées & clé Off & déverrouillage TX → verrouillage TX avant que le minuteur 15 s ait expiré
Phare Off juste après le verrouillage TX
Contacteur d'éclairage auto On & condition de nuit & Toutes portes fermées & toutes portes verrouillées & clé Off & déverrouillage TX
Phare et feux arrière ON pendant 15 s
Déverrouillage EC
Clé off & une porte ouverte & contacteur de verrouillage de contacteur central on
DÉVERROUILLAGE DE TOUTES LES PORTES
Clé off & une porte ouverte & verrouillage Tx
DÉVERROUILLAGE DE TOUTES LES PORTES
RAPPEL DE CL
Clé off & porte passager/conducteur ouverte & contacteur de verrouillage de contacteur central on
Toutes portes déverrouillées Si la poignée est toujours bloquée, BCM tente le déverrouillage 3 fois
Clé on & porte passager/conducteur ouverte & poignée passager/conducteur passe de déverrouillée à verrouillée
Toutes portes déverrouillées Si la poignée est toujours bloquée, BCM tente le déverrouillage 3 fois
Rappel passif
Signal de rappel passif reçu de SMK
Toutes portes déverrouillées et démarrage de l'avertisseur sonore
Déverrouillage lors d'impact
Clé On & signal d'impact reçu
Toutes portes déverrouillées pendant 5 s
Détection de la vitesse
À VERROUILLAGE DE PORTE AUTOMATIQUE
ALL1 ON & alternateur On & une porte déverrouillée & vitesse du véhicule > 15km/h
VERROUILLAGE DE TOUTES PORTES
ALL1 ON & alternateur On & vitesse du véhicule > 15km/h & toutes portes verrouillées → une porte déverrouillée
VERROUILLAGE DE TOUTES PORTES
Levier de changement de vitesse
À VERROUILLAGE DE PORTE AUTOMATIQUE
ALL1 activé, alternateur activé, position du levier de passage des vitesses [R] → pas [R],
VERROUILLAGE DE TOUTES PORTES
Clé Off
DÉVERROUILLAGE DE PORTE AUTOMATIQUE
Une porte verrouillée & clé [entrée] → [Off]
DÉVERROUILLAGE DE TOUTES LES PORTES
Levier de changement de vitesse
DÉVERROUILLAGE DE PORTE AUTOMATIQUE
ALL1 activé, alternateur activé, position du levier de passage des vitesses [R] → [R],
DÉVERROUILLAGE DE TOUTES LES PORTES
Réveil de navigation
clé sortie & déverrouillage Tx/déverrouillage passif reçu
Signal de réveil de navigation envoyé
Pas de renvoi dans la min
Libération du hayon arrière
Toutes les portes déverrouillées & contacteur d'ouverture du hayon ON
Libération de hayon
Signal de hayon passif reçu
Libération de hayon
Antivol
Toutes portes fermées & clé Off & verrouillage Tx & et toutes portes fermées
Attente d'armement 30 s
Armement après 30 s sans interruption
[État armement] porte ouverte sans déverrouillage Tx / signal de déverrouillage passif
Activation du klaxon, clignotement des feux de détresse
