Kia Ceed: Système de régulation de le croisiére / Diagrammes schématiques

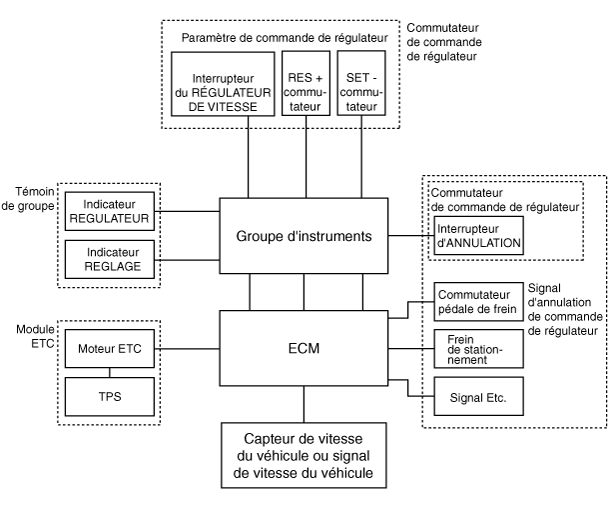

DIAGRAMME FONCTIONNEL DU SYSTÈME

APPERCU DES COMPOSANTS ET DES FONCTIONS
Composants
Fonction
Capteur de vitesse du véhicule
Convertit la vitesse du véhicule en pulsation
ECM
Reçoit des signaux du capteur et des interrupteurs de commande;
Indicateur de régulation de vitesse
S'allume quand l'interrupteur principal de régulation de vitesse est ON (intégré au groupe d'instruments)
Interrupteurs de régulation de vitesse
À interrupteur principal de régulation de vitesse
Interrupteur d'alimentation électrique de la commande de vitesse automatique
À interrupteur REPRISE/ACCEL
Commande les fonctions de la commande de vitesse automatique avec l'interrupteur de reprise/accélération (interrupteur de réglage/roue libre).
Interrupteur de réglage/roue libre
À interrupteurs d′annulation
À interrupteur d′annulation
Envoie des signaux d'annulation à l'ECM.
Interrupteur de la pédale de frein
Interrupteur de plage de la boîte de vitesse (A/T)
INJECTEUR
Commande la quantité d'injection de carburant par signal ECM.

Système de régulation de le croisiére
...

Description et fonctionnement
RÉGULATION DE VITESSE Le système de régulation de la vitesse est engagé par l'interrupteur principal "ON/OFF" de régulation de vitesse situé sur la droite de la ...
