Kia Ceed: Système de préchauffage / Ensemble de l'unité du relais de bougie / Diagrammes schématiques

Revue Technique Kia Cee'd / Système électrique du moteur / Système de préchauffage / Ensemble de l'unité du relais de bougie / Diagrammes schématiques

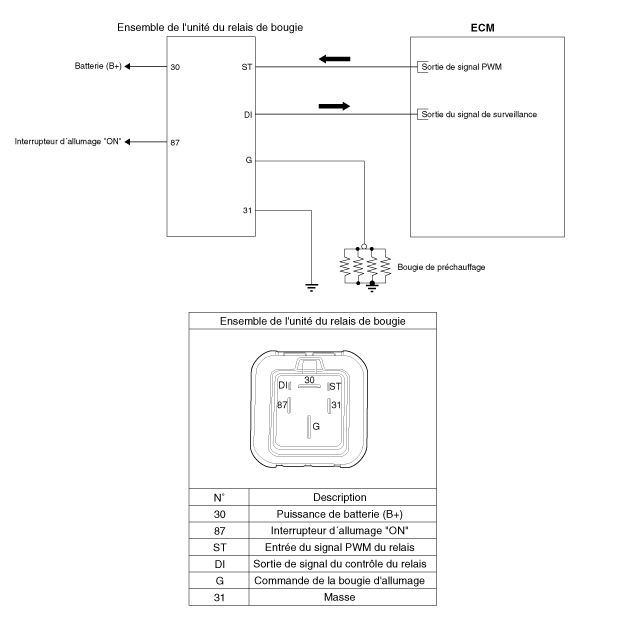

Schéma du circuit
