Kia Ceed: Système de frein de stationnement / Frein de stationnement électronique (EPB) / Procédures de réparation

Revue Technique Kia Cee'd / Système de freinage / Système de frein de stationnement / Frein de stationnement électronique (EPB) / Procédures de réparation

DÉPOSE
1.
Réglez le contacteur d'allumage en position OFF et débranchez le câble négatif de la batterie (-).
2.
Déposer l’ensemble de la console du plancher.
(Reportez-vous au groupe Carrosserie - "Console au plancher")
3.
Débranchez le connecteur de l'unité de commande EPB (A).

4.
Enlevez les écrous de fixation (B) de l'unité de commande EPB puis l'unité de commande EPB.
Couple de serrage :
19,6 ~ 29,4 Nm (2,0 ~ 3,0 kgf.m, 14,5 ~ 21,7 lb-ft)
INSTALLATION
1.
Pour la pose, suivez la procédure inverse de la dépose.
2.
Après avoir remplacé l'unité de commande EPB par une nouvelle, vous devez effectuer la procédure de "Codage des variantes".
(Reportez-vous à “Codage de variantes”)
3.
Effectuez le "Calibrage du capteur G" avec GDS.
4.
Vérifiez que le frein fonctionne normalement en actionnant l'interrupteur EPB plus de 3 fois après l'installation du module EPB.
Codage de variante
1.
Allumage "OFF" branchez GDS.
2.
Allumage "ON" et moteur "OFF" choisissez le nom du véhicule et le système EPB.
3.

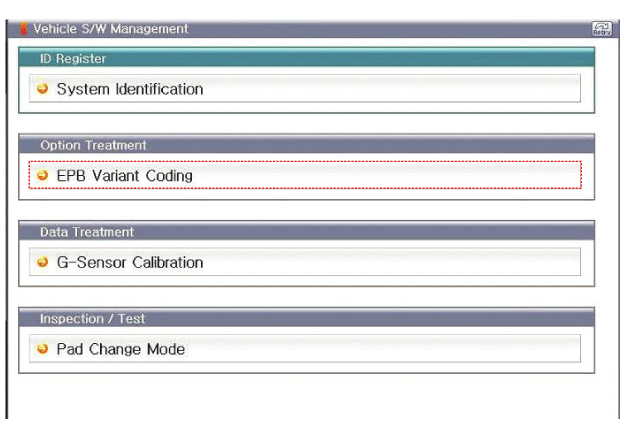

Sélectionnez le mode de codage de variantes EPB.

4.

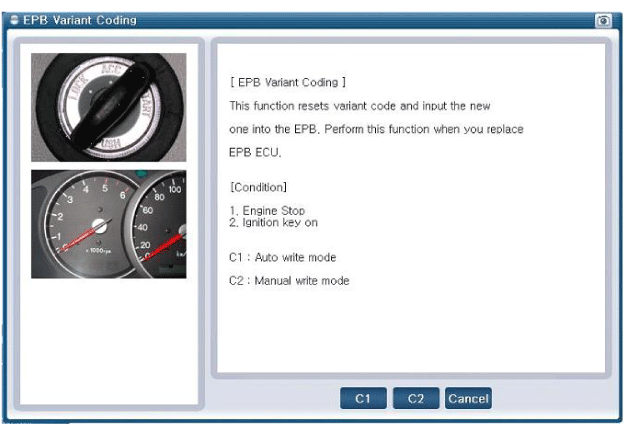

Effectuez la procédure "Codage de variantes EPB" avec GDS.

5.
Terminez la procédure "Codage de variantes".
