Kia Ceed: Rétroviseur lectrique portière / Interr. rétroviseur lectrique / Procédures de réparation

Revue Technique Kia Cee'd / Système électrique de carrosserie / Rétroviseur lectrique portière / Interr. rétroviseur lectrique / Procédures de réparation

Contrôle

1.	Débranchez la borne négative (-) de la batterie.

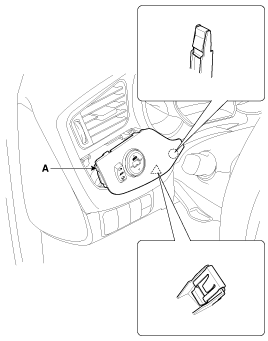

2.	Déposez la garniture du tableau de bord [G] (A). (Reportez-vous à Carrosserie - "Tableau de bord inférieur")

Testez chaque position de l′interrupteur afin de vérifier que le circuit n'est pas ouvert entre les bornes selon le tableau ci-dessous.

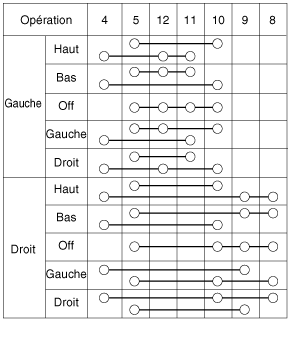

[Interrupteur de rétroviseur électrique (G)]

[Interrupteur du rétroviseur escamotable (G)]

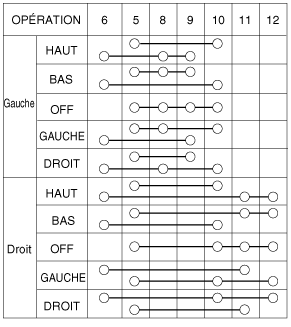

[Interrupteur de rétroviseur électrique (D)]

[Interrupteur du rétroviseur escamotable (D)]

DÉPOSE

1.	Déconnectez la borne négative de la batterie.

2.	Déposez la garniture du tableau de bord [G] (A). (Reportez-vous à Carrosserie - "Tableau de bord inférieur")

3.	Débranchez le connecteur de l'interrupteur de la portière électrique (A).

4.	Déposez l'interrupteur du rétroviseur électrique de porte (A) après avoir desserré les vis de fixation.

INSTALLATION

1.	Installez l'interrupteur de vitre électrique et les connecteurs.

2.	Installez la garniture du tableau de bord [G].
