Contrôle
1.

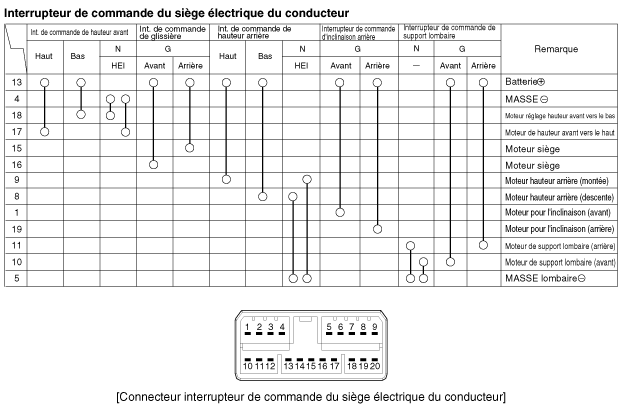

Avec l′interrupteur du siège électrique dans chaque position, assurez-vous que la continuité existe entre les bornes ci-dessous. Si la continuité n'est pas conforme aux spécifications, remplacez le siège électrique.
A : interrupteur de commande du siège électrique

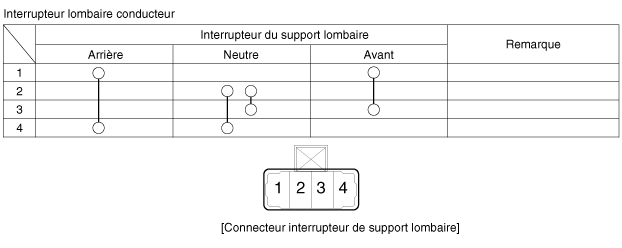

B : interrupteur du support lombaire

DÉPOSE
1.
Débranchez la borne négative (-) de la batterie.
2.
Enlevez le recouvrement de protection externe du siège avant (A).
(Reportez-vous à Carrosserie "couvercle extérieur de protection du siège avant")

3.
Débranchez le connecteur de l'interrupteur de commande du siège électrique (A).

4.
Enlevez l'interrupteur de commande du siège électrique (A) après avoir desserré la vis de fixation.

INSTALLATION
1.
Connectez le connecteur et installez l'interrupteur de commande du siège électrique.
2.
Installez le recouvrement de protection externe du siège avant.
