Kia Ceed: Audio / Jack multimédia / Description et fonctionnement

Revue Technique Kia Cee'd / Système électrique de carrosserie / Audio / Jack multimédia / Description et fonctionnement

Description

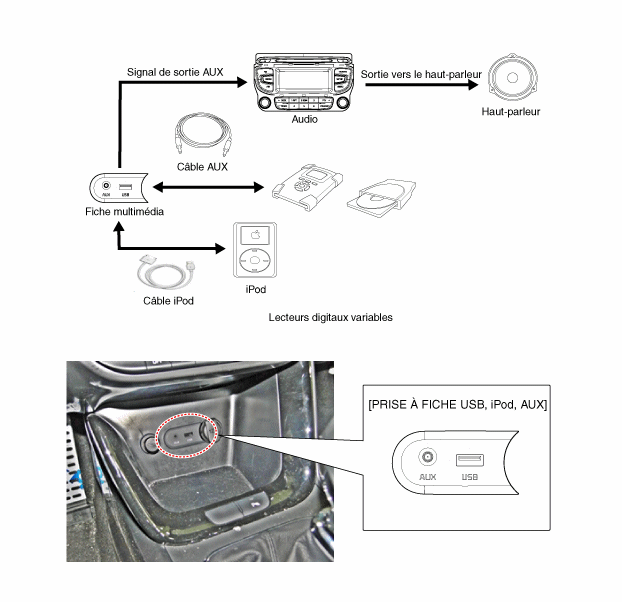

Le jack multimédia sur le couvercle supérieur de la console est pour les clients qui souhaitent écouter de la musique des lecteurs portables externes tels que MP3, iPod, etc. via le système audio du véhicule quand il est connecté à ce jack. Cette option est ajoutée pour le client.
En cas de déformations des appareils connectés à la source AUX, il se peut que l'unité audio ne soit pas défectueuse mais le niveau de sortie des appareils utilisés ne correspond pas à la spécification de l'entrée AUX.

Jack multimédia / Diagrammes schématiques
Schéma du circuit NON Description de la borne État Condition spécifiée 1 Alimentation USB/iPod ...

Jack multimédia / Procédures de réparation
DÉPOSE 1. Déposez le panneau inférieur central du tableau de bord. (Reportez-vous à Carrosserie - "Tableau de bord principal") ...
