Kia Ceed: Description du boîtier de relais / de fusibles / Panneau de fusibles du compartiment moteur (pour moteur diesel)

Manuel du proprietaire Kia Cee'd / Entretien / Fusibles / Description du boîtier de relais / de fusibles / Panneau de fusibles du compartiment moteur (pour moteur diesel)

✽ REMARQUE

La véritable étiquette du panneau de fusibles/relais peut différer des éléments installés.

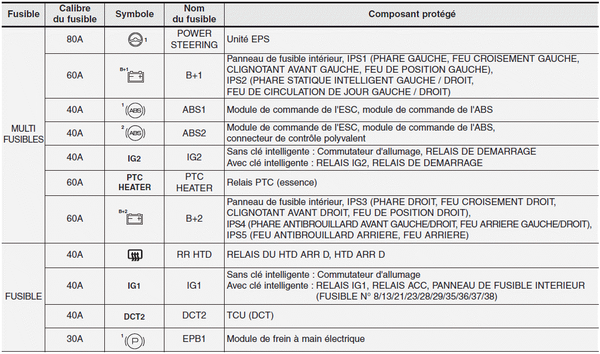

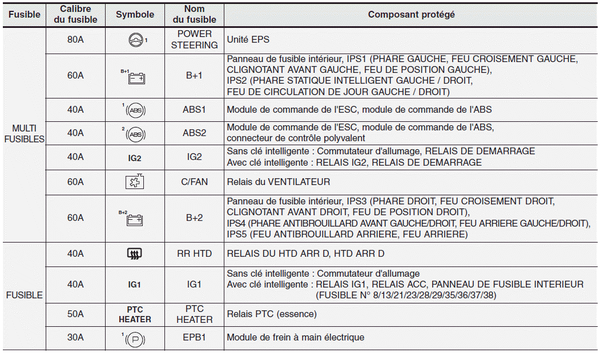

Panneau de fusibles principal du compartiment moteur (pour moteurs essence MPI, GDI)

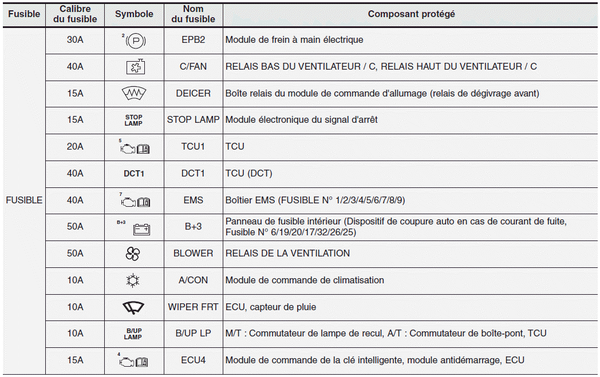

Panneau de fusibles principal du compartiment moteur (pour moteurs essenceT-GDI)

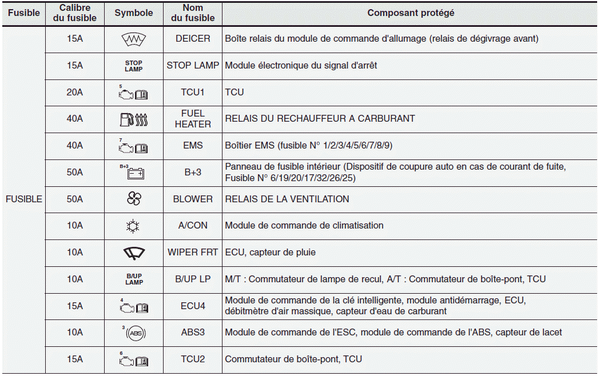

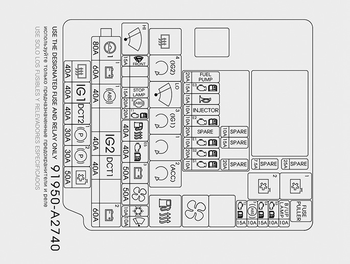

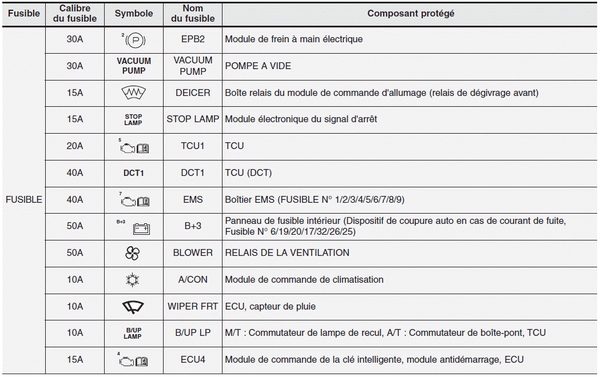

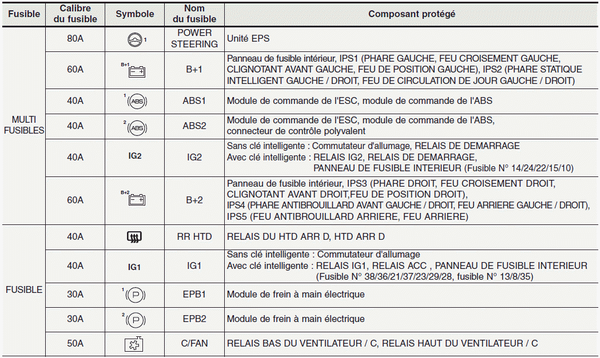

Panneau de fusibles principal du compartiment moteur (pour moteur diesel)

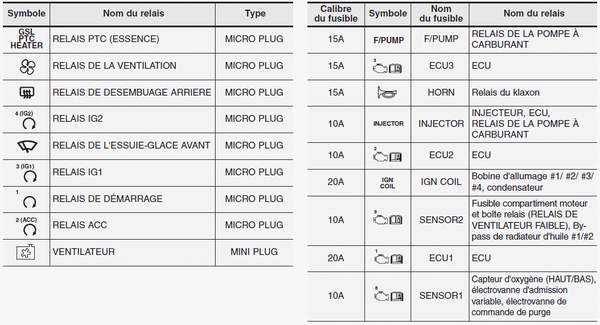

Panneau de fusibles du compartiment moteur (pour moteurs essenceT-GDI)
✽ REMARQUE La véritable étiquette du panneau de fusibles/relais peut différer des éléments installés. ...

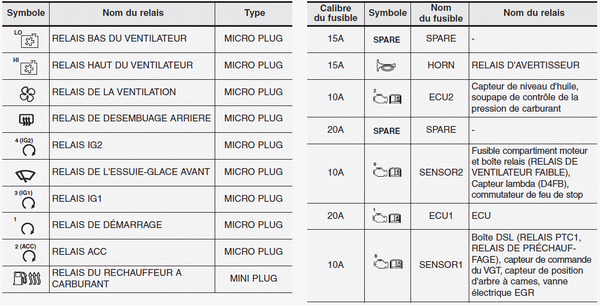

Panneau de fusibles du compartiment moteur (moteur diesel uniquement)
✽ REMARQUE La véritable étiquette du panneau de fusibles/relais peut différer des éléments installés. ...
