Kia Ceed: Ensemble de l’Interrupteur d’Allumage / Procédures de réparation

Revue Technique Kia Cee'd / Système électrique de carrosserie / Ensemble de l’Interrupteur d’Allumage / Procédures de réparation

DÉPOSE

1.	Débranchez la borne négative (-) de la batterie.

2.	Déposez le panneau inférieur du tableau de bord côté conducteur. (Reportez-vous à Carrosserie - "Tableau de bord inférieur")

3.	Déposez le panneau inférieur/supérieur du carter de la colonne de direction. (Reportez-vous à Carrosserie - "Carter de colonne de direction")

4.	Déposez l’interrupteur de l’essuie-glace (Reportez-vous à "Interrupteur multifonction")

5.	Déposez le contacteur d'allumage après avoir débranché le connecteur (A) 6 fiches du contacteur d'allumage.

6.	Déposez le connecteur d'avertissement de clé/de l'immobilisateur (A).

7.	Après avoir desserré la vis, déposez l'interrupteur d'avertissement de clé et l'éclairage de clé (B).

8.	Poussez l'ergot d'arrêt (A) avec la clé ACC.

9.	Déposez le cylindre de verrouillage à clé (A). B : Interrupteur d'avertissement de clé et éclairage C : Connecteur de l'interrupteur d'allumage

INSTALLATION

1.	Installez le cylindre de serrure de la clé.

2.	Installez l'interrupteur d'alerte de clé et l'éclairage de la clé.

3.	Installez le connecteur d'avertissement de clé/de l'immobilisateur.

4.	Branchez le connecteur du contacteur d'allumage après avoir installé le contacteur d'allumage.

5.	Installez l’interrupteur de l’essuie-glace

6.	Installez les capots de la colonne de direction.

7.	Installez le panneau inférieur du coussin anti-collision du conducteur.

Contrôle

1.	Débranchez le connecteur de l'interrupteur d'allumage (B) et le connecteur de l'interrupteur d'alerte de clé (A) de la colonne de direction.

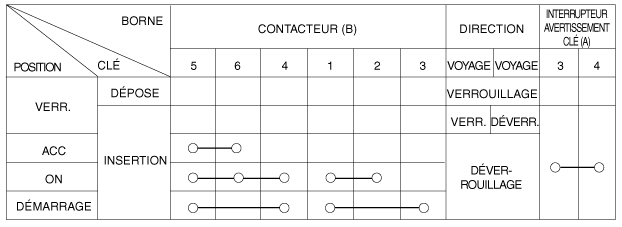

2.	Contrôlez la continuité entre les bornes.

3.	Si tel n'est pas le cas, remplacez l′interrupteur.
