Kia Ceed: Système de détection d'angles morts / Procédures de réparation

Revue Technique Kia Cee'd / Système électrique de carrosserie / Système de détection d'angles morts / Procédures de réparation

Diagnostic avec GDS

1.	Les défauts du système BSD peuvent être diagnostiqués rapidement avec le GDS. GDS actionne l'actionneur rapidement pour contrôler une valeur d'entrée/sortie et effectuer un auto-diagnostic.

2.	Connectez le câble de GDS au connecteur de liaison de données dans le rembourrage inférieur anti-collision du côté du conducteur, branchez GDS.

3.	Sélectionnez le modèle de véhicule et le système BSD.

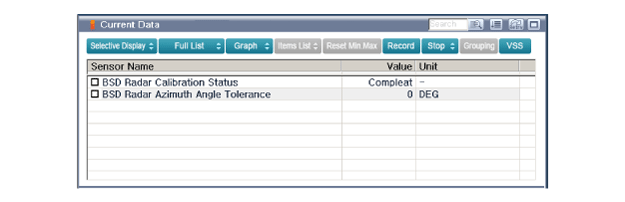

4.	Sélectionnez "Contrôle entrée/sortie" si vous vérifiez les données actuelles du système BSD.

5.	Si vous voulez contrôler les opérations de chaque module de force, sélectionnez "Test d'activation".

6.	Allumage "OFF" branchez GDS.

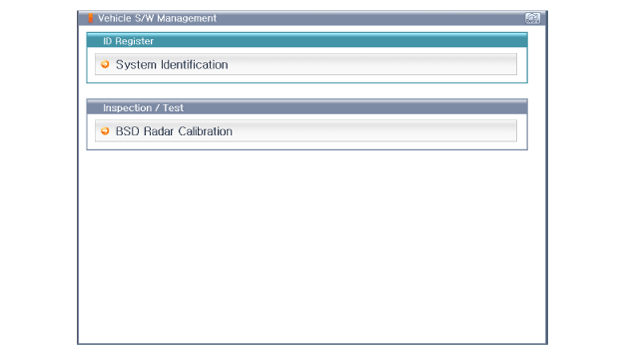

7.	Allumage "ON" & Moteur "OFF", sélectionnez le système BSD et le mode "Calibrage radar BSD".

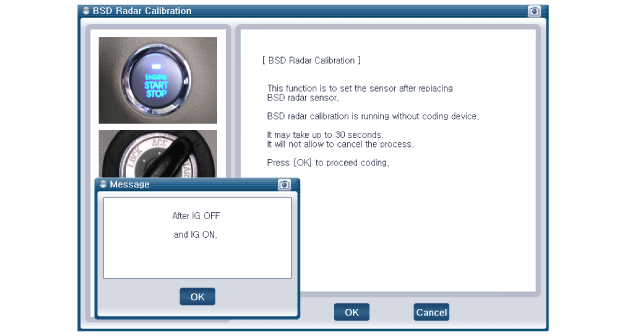

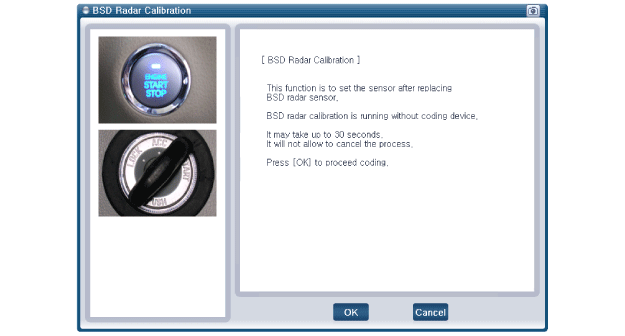

GDS montre les étapes de la fonction de réinitialisation BSD.

(1)	Effacez les codes de diagnostic BSD.

(2)	Initialisation BSD.

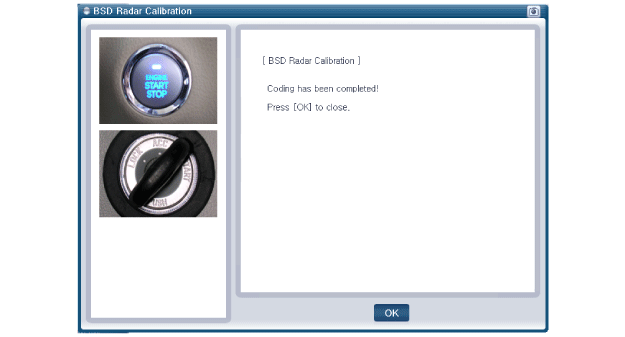

9.	La procédure d'initialisation de BSD est effectuée.
