Kia Ceed: Vitres électriques / Relais des vitres électriques / Procédures de réparation

Revue Technique Kia Cee'd / Système électrique de carrosserie / Vitres électriques / Relais des vitres électriques / Procédures de réparation

Contrôle

Le SJB électrique peut être diagnostiqué avec GDS. Le SJB communique avec GDS qui affiche ensuite les entrées et sorties avec les codes.

On pourra diagnostiquer rapidement les défauts de la vitre électrique avec GDS. GDS peut faire fonctionner l'actionneur, réaliser le contrôle des valeurs d'entrée/sortie et l'auto-diagnostic.

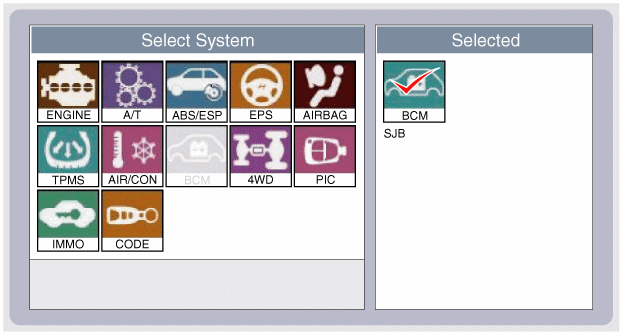

2.	Pour diagnostiquer la fonction SJB, choisissez le modèle du véhicule, BCM et SJB.

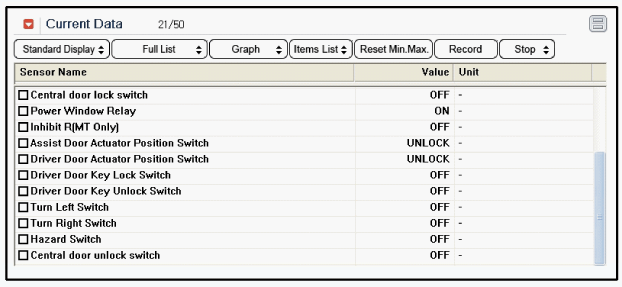

3.	Pour consulter la présente valeur entrée/sortie du SJB, "DONNÉES actuelles". Cela offre des informations de conditions d'entrée/sortie du SJB.

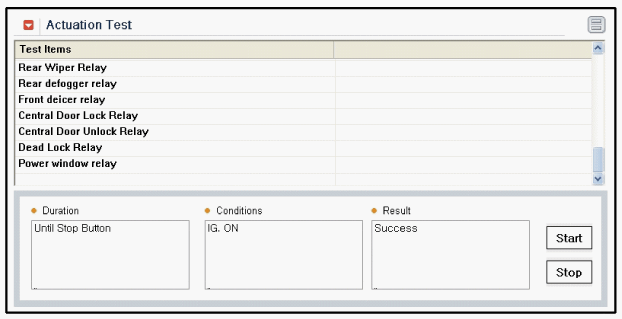

4.	Pour effectuer le test fonctionnel sur SJB, choisissez "Test d'actionnement".
