Kia Ceed: Orientation des phares et du feu anti-brouillard avant / Repère d'orientation

Manuel du proprietaire Kia Cee'd / Entretien / Ampoules / Orientation des phares et du feu anti-brouillard avant / Repère d'orientation

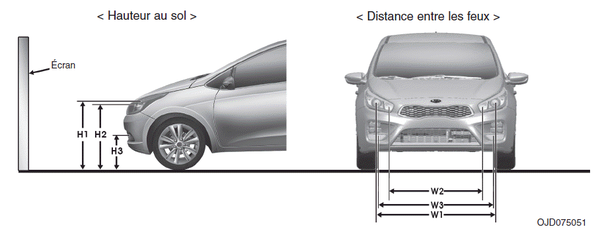

H1 : Hauteur entre le point central de l'ampoule du phare et le sol (feu de croisement)
H2 : Hauteur entre le point central de l'ampoule du phare et le sol (feu de route)
H3 : Hauteur entre le point central de l'ampoule du feu antibrouillard et le sol
W1 : Distance entre les deux points centraux de chaque ampoule de phare (feu de croisement)
W2 : Distance entre les deux points centraux de chaque ampoule de phare (feu de route)
W3 : Distance entre les deux points centraux de chaque ampoule de feu antibrouillard

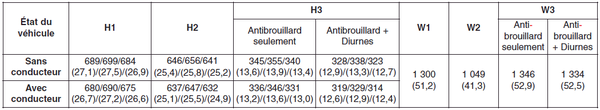

■ 3 et 5 portes et remorque

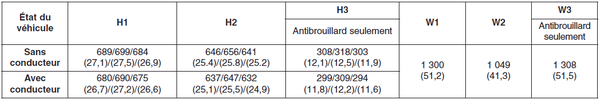

■ 3 et 5 portes (pour T-GDI)

■ 3 et 5 portes et remorque (Pack Sport)

Orientation des phares antibrouillard avant

■ Type A ■ Type B ■ Type C Vous pouvez orienter les phares antibrouillard avant de la même manière que les phares. Assurez-vous que les phares antibrouillard et la batterie fo ...

Feu de croisement (côté conducteur)

■ Basé sur un écran de 10 m 1. Allumez les feux de croisement sans vous installer dans le véhicule. 2. La ligne d'intersection doit être alignée sur celle de l'image. 3. Lorsque vous orien ...
