| COMPOSANTS |


Composants et emplacement des composants
Unité audio / Procédures de réparationRevue Technique Kia Cee'd: Unité de commande du chauffage et du climatiseur (DATC) / Composants et emplacement
des composants
COMPOSANTS
Essence

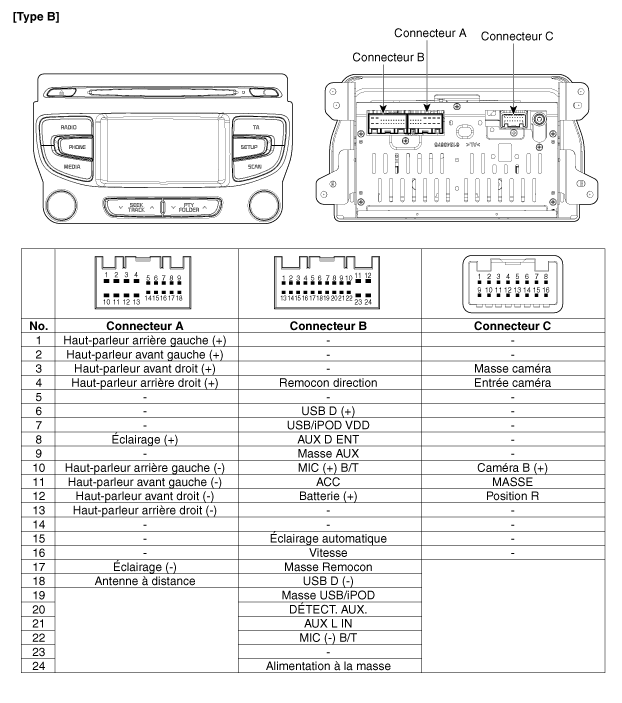

FONCTION DES BROCHES DES CONNECTEURS
CONNECTEUR
N° de broche
Fonction
CONNECTEUR
N° de broche
Fonction
A
1
Feux arrière (+)
...
Revue Technique Kia Cee'd: À capteur de pression du boost (BPS) / Spécifications
Spécification
Pression [kPa (kg/cm² / psi)]
Tension de sortie (V) [Vref = 5 V]
32,5 (0,33 / 4,71)
0,5
284 (2,89 / 41,19)
4,5
...
