Kia Ceed: Chauffage / Unité de chauffage / Composants et emplacement des composants

Revue Technique Kia Cee'd / Système de chauffage ventilation et climatisation / Chauffage / Unité de chauffage / Composants et emplacement des composants

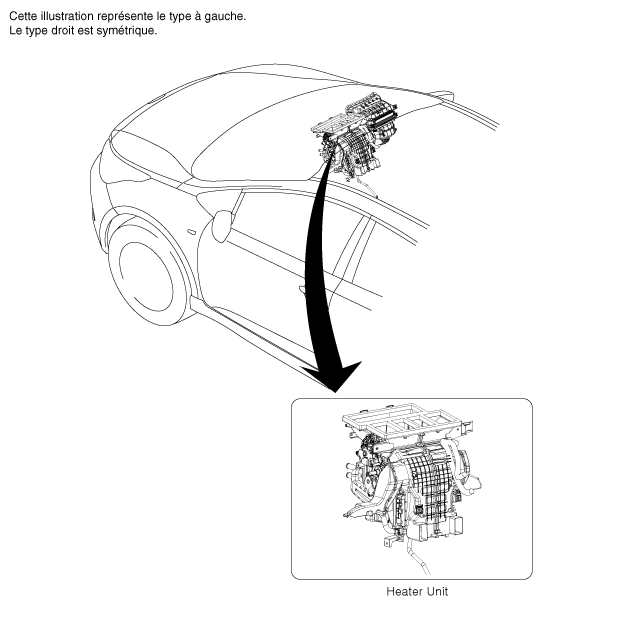

EMPLACEMENT DES COMPOSANTS

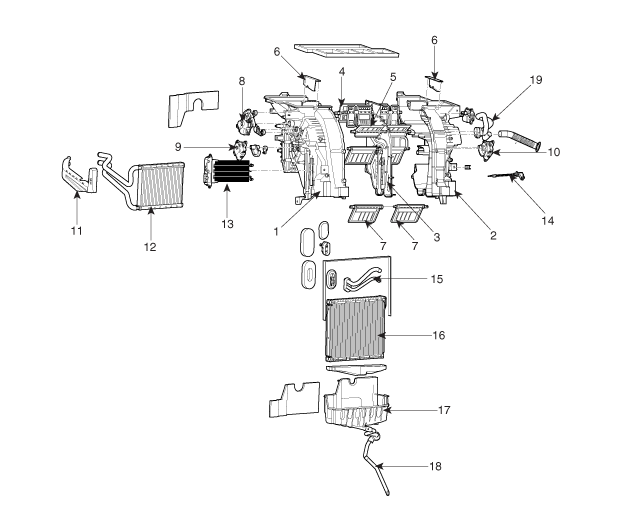

COMPOSANTS

1. Boîtier du dispositif de chauffage (G)
2. Boîtier du dispositif de chauffage (D)
3. Séparateur
4. Volet dégivreur
5. Porte d’évent
6. Guide d’évent
7. Volet de température
8. Activateur de commande de mode
9. Actionneur de commande de température (G)
10. Actionneur de commande de température (D)
11. Recouvrement du tuyau du dispositif de chauffage
12. Noyau du dispositif de chauffage
13. Dispositif de chauffage PTC
14. Capteur de température de l'évaporateur
15. Tuyau d'évaporateur
16. Noyau de l'évaporateur
17. Carter inférieur du chauffage & évaporateur
18. Flexible de vidange
19. Flexible d'aspirateur
