Kia Ceed: Système d'aide au stationnement Smart (SPAS) / Unité du système passager de stationnement Smart / Procédures de réparation

Revue Technique Kia Cee'd / Système électrique de carrosserie / Système d'aide au stationnement Smart (SPAS) / Unité du système passager de stationnement Smart / Procédures de réparation

DÉPOSE

•	Si on fait levier à l'aide d'un tournevis à bout plat, il faudra l'envelopper avec un ruban de protection, pour éviter tout dommage.

•	Portez des gants pour protéger vos mains.

1.	Enlever la boîte à gants. (Reportez-vous à Carrosserie - "Carter de boîte à gants")

2.	Enlevez l'unité SPAS (A) après avoir débranché le connecteur et déposé les écrous.

INSTALLATION

1.	Branchez les connecteurs et installez l'unité SPAS (A).

2.	Posez le logement de la boîte à gants.

Contrôle

1.	SPAS (système d'aide au stationnement Smart) peut faire un diagnostic plus rapide à l'aide de GDS. Le SPAS communique avec le GDS, puis lit la valeur entrée/sortie et l'envoie à l'actionneur.

2.	Pour diagnostiquer la fonction SPAS (système d'aide au stationnement Smart), sélectionnez le menu de modèle et SPAS.

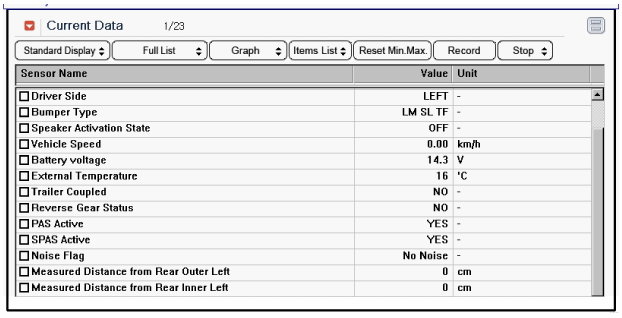

3.	Pour consulter la présente valeur entrée/sortie de SPAS, "DONNÉES actuelles". Cela offre des informations de conditions d'entrée/sortie de SPAS.

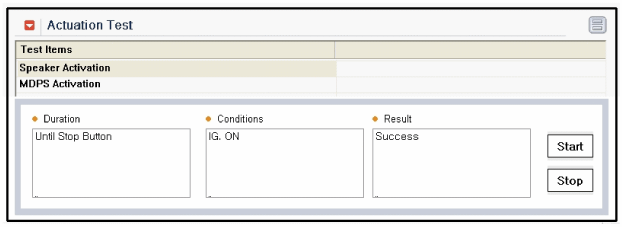

4.	Pour effectuer une opération forcée sur les facteurs d'entrée de SPAS, sélectionnez "TEST D'ACTIVATION".

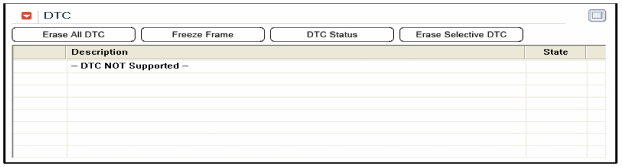

5.	Pour contrôler le DTC de chaque module, sélectionnez "CODES D'ERREUR DE DIAGNOSTIC".

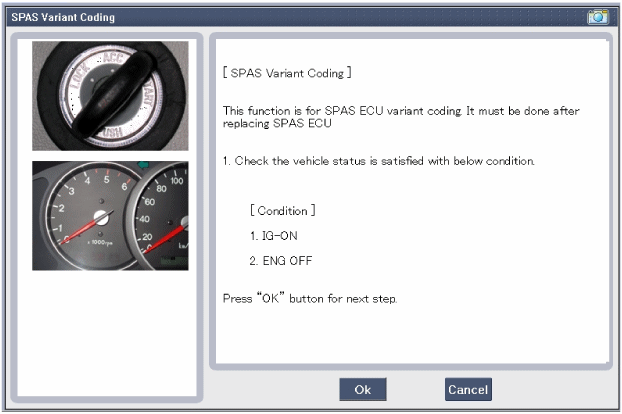

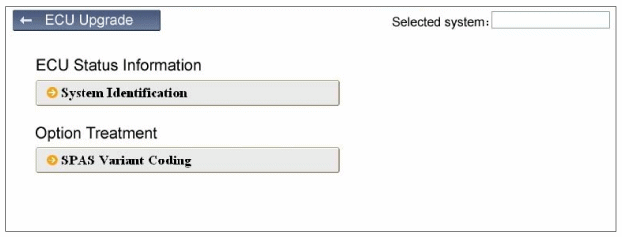

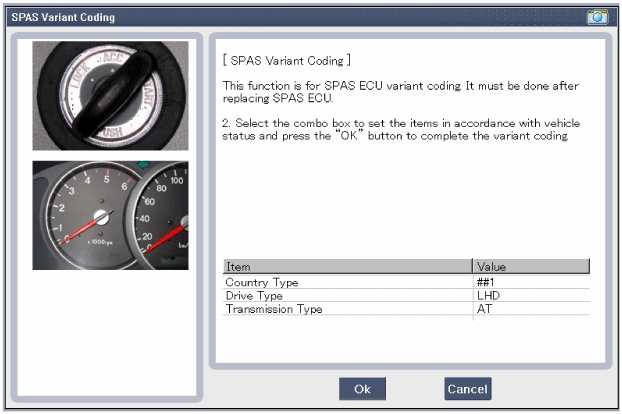

6.	Après avoir remplacé l'unité SPAS, effectuez la procédure "Codage de variantes SPAS" avec GDS.
