Kia Ceed: Système de commande du moteur / Capteur de pression du différentiel DPF (DPS) / Procédures de réparation
| DÉPOSE |
| 1. |
Positionner le contacteur d'allumage sur OFF et débranchez la borne
(-) de la batterie.
|
| 2. |
Débranchez le connecteur du capteur de pression de différentiel DPF
(A).
|
| 3. |
Débranchez les flexibles DPF.
|
| 4. |
Retirez le capteur de pression de différentiel DPF (B) après avoir déposé
le boulon d'installation.
|
| INSTALLATION |
|
| 1. |
La procédure d'installation est l'inverse de celle de la dépose.
|
| RÉGLAGE |
|
| 1. |
Tournez l′interrupteur d′allumage sur OFF.
|
| 2. |
Branchez GDS au connecteur de liaison de données (DLC).
|
| 3. |
Mettre le contact.
|
| 4. |
Sélectionnez "Véhicule, Année de modèle, Moteur, Système".
|
| 5. |
Sélectionnez la fonction "Gestion de l'interrupteur du véhicule".
|
| 6. |
Choisissez "ROUTINE DE CHANGEMENT DES COMPOSANTS"
|
| 7. |

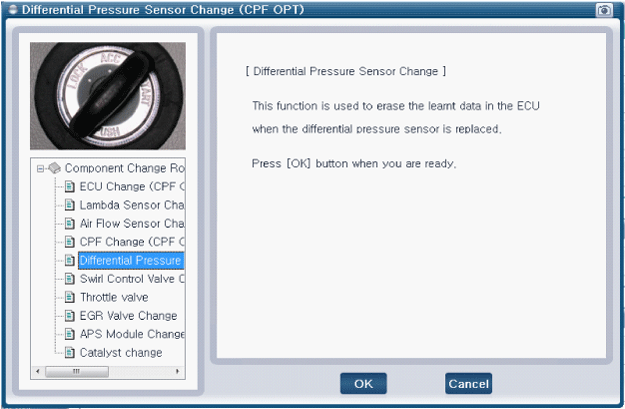

Sélectionnez "Changement du capteur de pression différentielle".
|
| 8. |

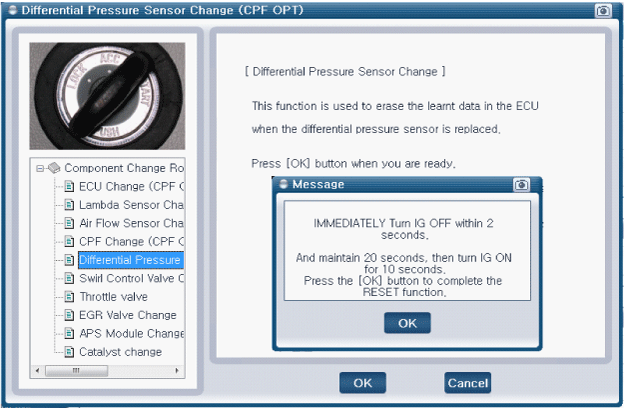

Tournez le commutateur d'allumage sur OFF et tournez le commutateur
d'allumage sur ON à nouveau en 20 secondes.
|
Capteur de pression du différentiel DPF (DPS) / Diagrammes schématiques
Schéma du circuit
...
Capteur de pression du différentiel DPF (DPS) / Recherche de pannes
Forme d'onde du signal
Fig1). C’est la forme d’onde du signal de DPS au ralenti. Lorsque DPF est nouveau,
1,0-1,2 V est sorti normalement.
Fig 2) C'est la f ...
