Kia Ceed: Manual Transaxle Control System / Câble de commande / Composants et emplacement des composants

Revue Technique Kia Cee'd / Système de transmission manuelle / Manual Transaxle Control System / Câble de commande / Composants et emplacement des composants

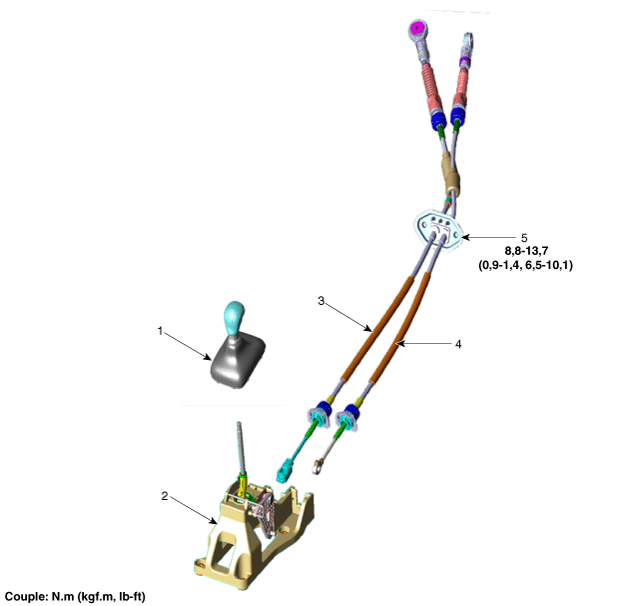

COMPOSANTS

1. Bouton & soufflets
2. Ensemble du levier de vitesse

3. Câble de changement de vitesse
4. Câble de sélection
5. Retenue du câble de commande

Levier de changement de vitesse / Procédures de réparation

DÉPOSE 1. Débranchez le câble négatif de la batterie (-). 2. Retirez les soufflets du levier de vitesses (A), puis retirez le pommea ...

Câble de commande / Procédures de réparation

DÉPOSE 1. Déplacez le levier de vitesses sur la 4ème vitesse. 2. Enlevez le conduit d'air et l'ensemble du filtre à air. ...
