Kia Ceed: Pavillon / Composants et emplacement des composants

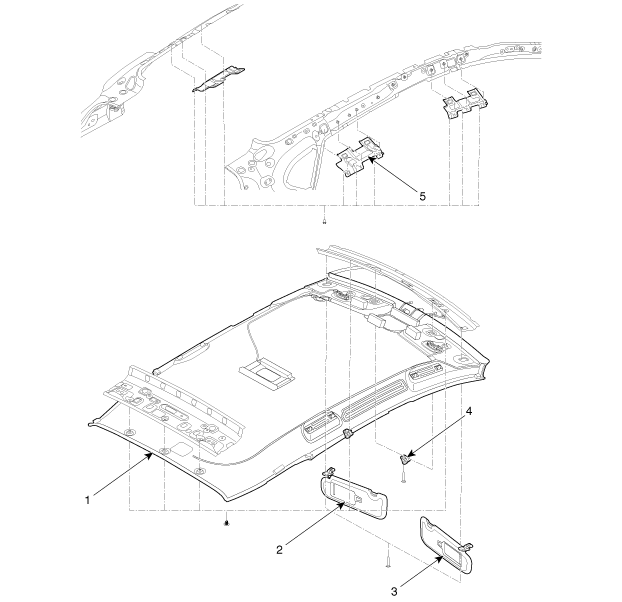

Composants (1)

[Type général]

[5PORTES]

1. Garniture du toit
2. Pare-soleil [G]
3. Pare-soleil [D]

4. Retenue
5. Support de la poignée de maintien

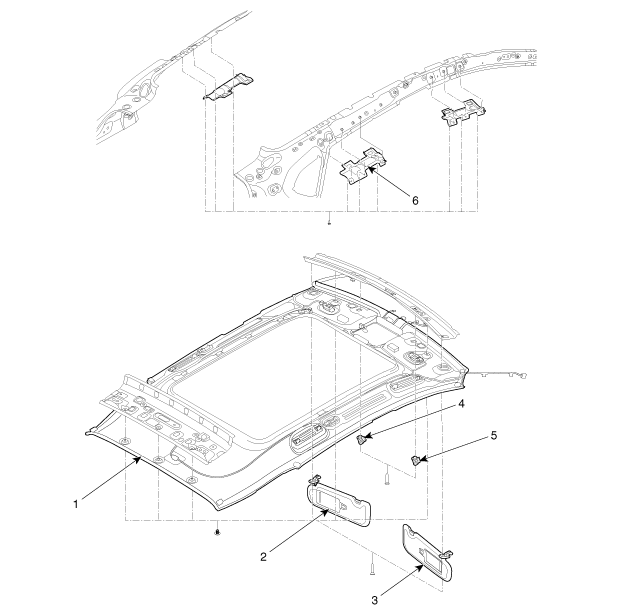

COMPOSANTS (2)

[Type toit panoramique]

[5PORTES]

1. Garniture du toit
2. Pare-soleil [G]
3. Pare-soleil [D]

4. Retenue [G]
5. Retenue [D]
6. Support de la poignée de maintien

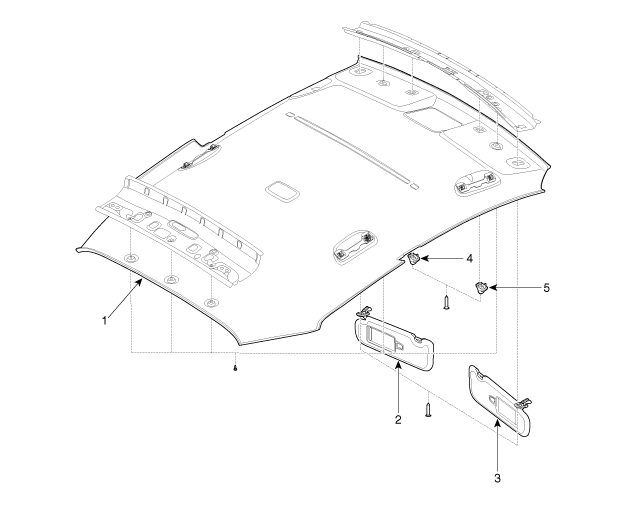

COMPOSANTS (3)

[Type général]

(3 PORTES)

1. Garniture du toit
2. Pare-soleil [G]
3. Pare-soleil [D]

4. Retenue [G]
5. Retenue [D]

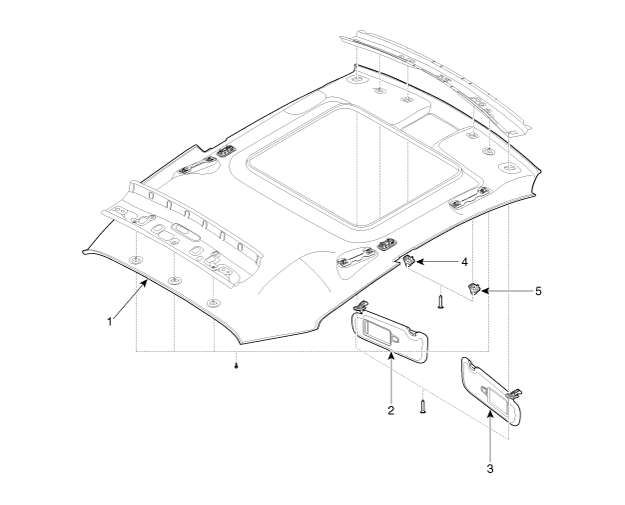

COMPOSANTS (4)

[Type toit panoramique]

(3 PORTES)

1. Garniture du toit
2. Pare-soleil [G]
3. Pare-soleil [D]

4. Retenue [G]
5. Retenue [D]

...

EMPLACEMENT DES COMPOSANTS 1. Pare-soleil ...
