DÉPOSE

1.	Réglez le contacteur d'allumage en position OFF et débranchez la borne négative de la batterie (-).

2.	Libérez la pièce de faisceau de câblage du moteur (A) après avoir enlevé les boulons de fixation.

3.	Déconnectez le connecteur de l’actionneur de tourbillon longitudinal variable (A).

4.	Retirez le déclencheur du tourbillon longitudinal variable (A) après avoir desserré les boulons de fixation (B).

Déposez l'ensemble de l'articulation de l'arbre (C) après avoir déposé le joint-E (A) et le lave-glace (B).

Faites attention à ne pas enlever la rondelle ou la bague E.

6.	Retirez l'actionneur du tourbillon longitudinal variable.

INSTALLATION

Pour la pose, suivez la procédure inverse de la dépose.

Boulon de fixation du déclencheur de tourbillon variable:

9,8 ~ 11,8 Nm (1,0 ~ 1,2 kgf.m, 7,2 ~ 8,7 lb-ft)

2.	Confirmez le fonctionnement normal de l'actionneur plus de 3 fois lorsque l'interrupteur d'allumage est sur OFF après réchauffment complèt (Température du liquide de refroidissement du moteur > 70°C).

RÉGLAGE

•

Après avoir remplacé l’actionneur de tourbillon longitudinal variable, vous DEVEZ effectuer la procédure "Programme de changement de composant". Autrement des troubles de la performance du moteur ou de la commande d'émission peuvent apparaître tant que l'apprentissage d'ECM se fait avec un composant défaillant.

1.	Tournez l′interrupteur d′allumage sur OFF.

2.	Branchez GDS au connecteur de liaison de données (DLC).

3.	Mettre le contact.

4.	Sélectionnez "Véhicule, Année de modèle, Moteur, Système".

5.	Sélectionnez la fonction "Gestion de l'interrupteur du véhicule".

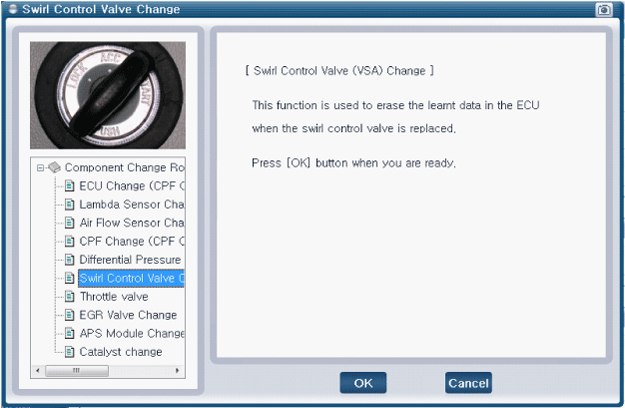

6.	Choisissez "ROUTINE DE CHANGEMENT DES COMPOSANTS"

7.	Sélectionnez "CHANGEMENT DU CAPTEUR LAMBDA".

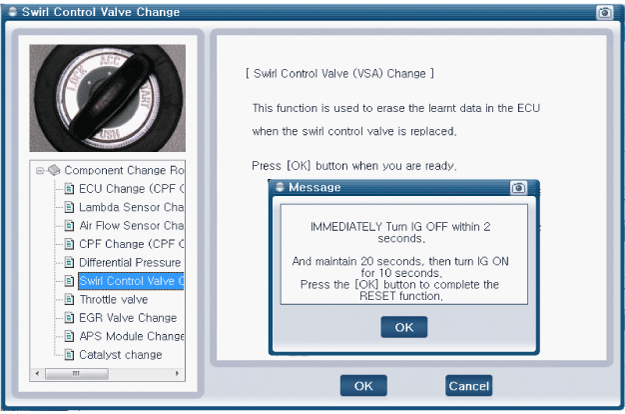

8.	Tournez le commutateur d'allumage sur OFF et tournez le commutateur d'allumage sur ON à nouveau en 20 secondes.
