Kia Ceed: À module de commande de carrosserie (BCM) / Diagrammes schématiques

Revue Technique Kia Cee'd / Système électrique de carrosserie / À module de commande de carrosserie (BCM) / Diagrammes schématiques

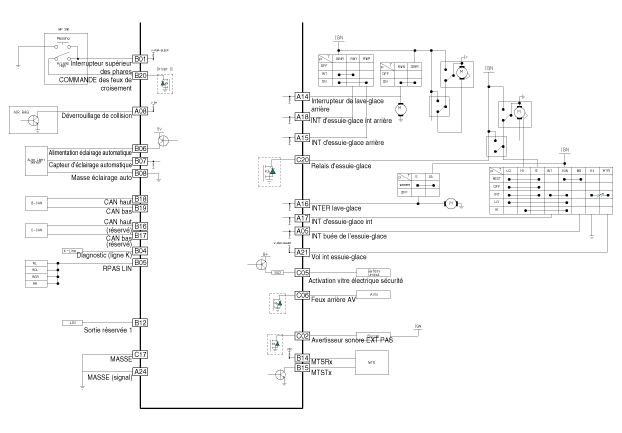

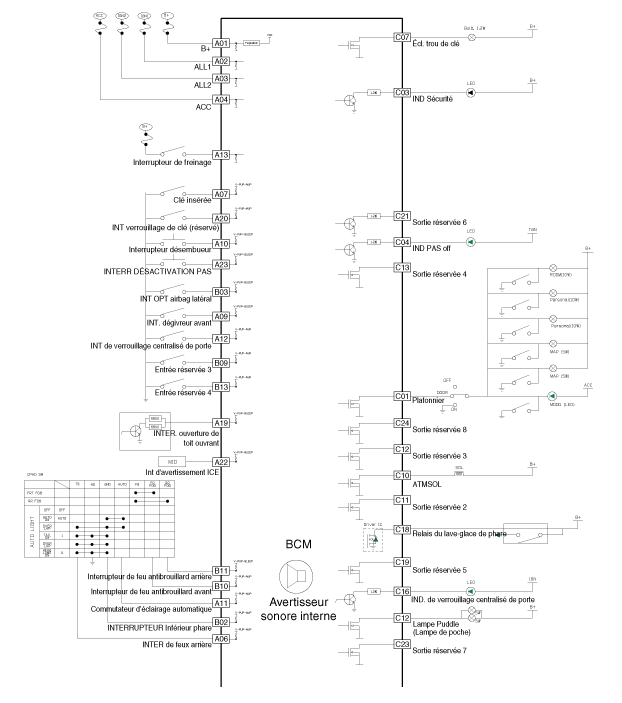

Schéma du circuit
