REMPLACEMENT

[M/T]

•	Si on fait levier à l'aide d'un tournevis à bout plat, il faudra l'envelopper avec un ruban de protection, pour éviter tout dommage.

•	Portez des gants pour protéger vos mains.

•	Faites attention de ne pas rayer la surface de la carrosserie.

1.	Débranchez les soufflets de vitesse (A).

2.	À l'aide d'un tournevis ou d'un dispositif de dépose, retirez la garniture de la console (A). (Gauche) (Droit)

3.	Avec un tournevis ou un dispositif de dépose, déposez le couvercle supérieur de la console (A).

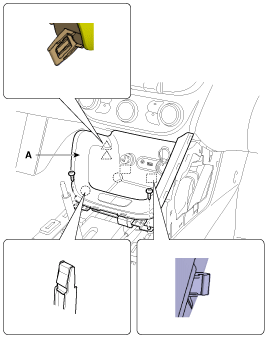

4.	Après avoir desserré les vis de fixation, enlevez le montant de console (A).

5.	Débranchez les connecteurs (A).

6.	Enlevez le tapis du plateau de console (A).

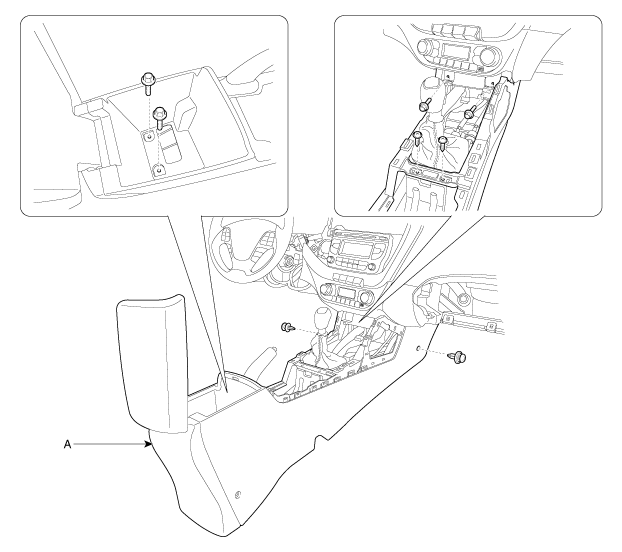

7.	Après avoir desserré les clips, les vis et boulons de fixation, déposez l'ensemble de console plancher (A).

Pour la pose, suivez la procédure inverse de la dépose.

•	Assurez-vous que les connecteurs sont branchés correctement.

•	Remplacez tout clip endommagé.

[A/T]

•	Si on fait levier à l'aide d'un tournevis à bout plat, il faudra l'envelopper avec un ruban de protection, pour éviter tout dommage.

•	Portez des gants pour protéger vos mains.

•	Faites attention de ne pas rayer la surface de la carrosserie.

1.	Déposez les soufflets de vitesse (B) et le bouton de vitesse (A).

2.	À l'aide d'un tournevis ou d'un dispositif de dépose, retirez la garniture de la console (A). (Gauche) (Droit)

3.	Avec un tournevis ou un dispositif de dépose, déposez le couvercle supérieur de la console (A).

4.	Débranchez le connecteur de l'indicateur (A).

5.	Déconnectez le connecteur du contacteur EPB (A).

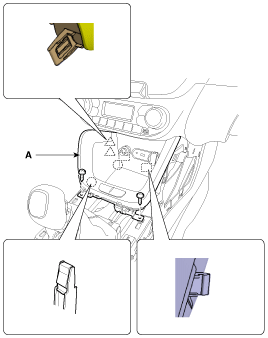

6.	Après avoir desserré les vis de fixation, enlevez le montant de console (A).

7.	Débranchez les connecteurs (A).

8.	Enlevez le tapis du plateau de console (A).

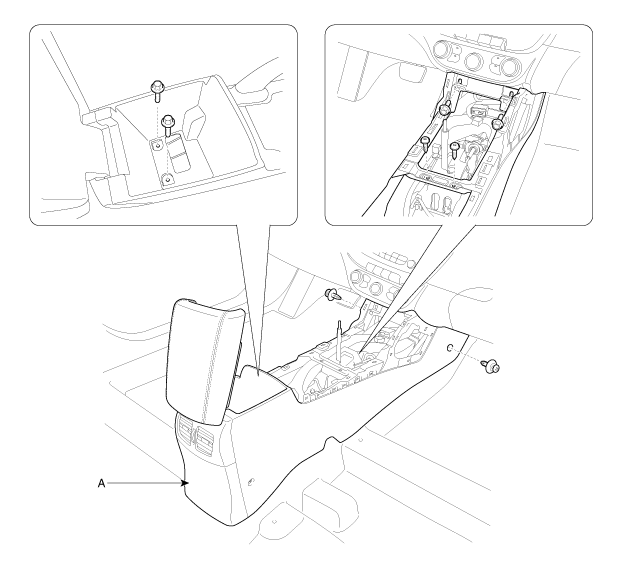

9.	Après avoir desserré les clips, les vis et boulons de fixation, déposez l'ensemble de console plancher (A).

10.

Pour la pose, suivez la procédure inverse de la dépose.

•	Assurez-vous que les connecteurs sont branchés correctement.

•	Remplacez tout clip endommagé.
