REMPLACEMENT

•	Portez des gants pour protéger vos mains.

•	Utilisez un outil de dépose de panneau en plastique pour retirer les pièces de la garniture intérieure pour ne pas endommager la surface.

1.	Déposez l’ensemble de la banquette arrière. (Reportez-vous à Siège arrière - "Siège arrière")

2.	Enlevez la garniture du pilier avant. (Reportez-vous à Garniture intérieure - "Garniture de montant avant")

3.	Déposez la garniture supérieure du pilier central. (Reportez-vous à Garniture intérieure - "Garniture de montant central")

4.	Enlevez la garniture du côté du coffre à bagages. (Reportez-vous à Garniture intérieure - "Garniture latérale du coffre")

5.	Enlevez la garniture du pilier arrière. (Reportez-vous à Garniture intérieure - "Garniture de montant arrière")

6.	Déposez le pare-soleil et la retenue. (Reportez-vous à Garniture de toit - "Pare-soleil")

7.	Déposez la poignée de maintien. (Reportez-vous à Garniture de toit - "Poignée passager")

8.	Enlevez la lampe de la console de plafonnier. (Reportez-vous au système électrique de carrosserie - "Lampe de la console de plafonnier".)

9.	Retirez la lampe de l'habitacle. [Type général] (Reportez-vous au système électrique de carrosserie - "Lampe d'habitacle".)

10.	Enlevez le couvercle du rétroviseur ECM (B).

11.	Débranchez le connecteur du rétroviseur ECM (A).

12.	Enlevez le couvercle du capteur de désembuage auto (B).

13.	Débranchez le connecteur du capteur de désembuage auto (A).

14.	Enlevez le couvercle du capteur de pluie (B).

15.	Débranchez le connecteur du capteur de pluie (A).

16.	Débranchez le connecteur principal de la garniture du toit (A) et les clips de fixation dans le montant avant.

17.	Débranchez le connecteur d'antenne de toit (A) et les clips de fixation dans le montant avant.

18.	Débranchez le connecteur de l'antenne du toit (A).

19.	Débranchez le connecteur du moteur du toit panoramique (A).

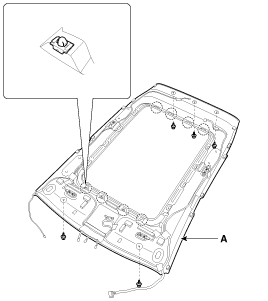

20.	Détachez les clips et déposez la garniture du toit (A).

21.	Déposez la lampe de courtoisie. (Reportez-vous au système électrique de carrosserie - "Lampe de courtoisie".)

22.	Déposez le micro mains libres. (Reportez-vous au système électrique de carrosserie - "Micro mains libres".)

23.

Déposez le faisceau de câblage de la garniture de toit (A) de la garniture de toit (B).

•	Veillez à ne pas endommager le faisceau de câblage de la garniture de toit (A) lors de la dépose.

1)	Appliquez la fonte chaude en continu lors de l'installation du faisceau de câblage de la garniture de toit (A) sur la garniture du toit (B) en utilisant le pistolet de fonte chaude.

2)	Placez un tampon antibruit (C) sur la garniture de toit (B) pour éviter le bruit.

24.

Pour la pose, suivez la procédure inverse de la dépose.

•	Vérifiez que le connecteur est branché correctement.

•	Remplacez tout clip endommagé.
