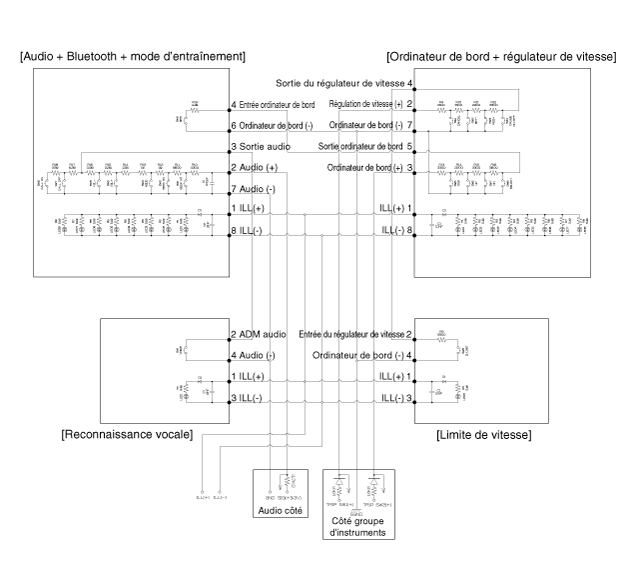

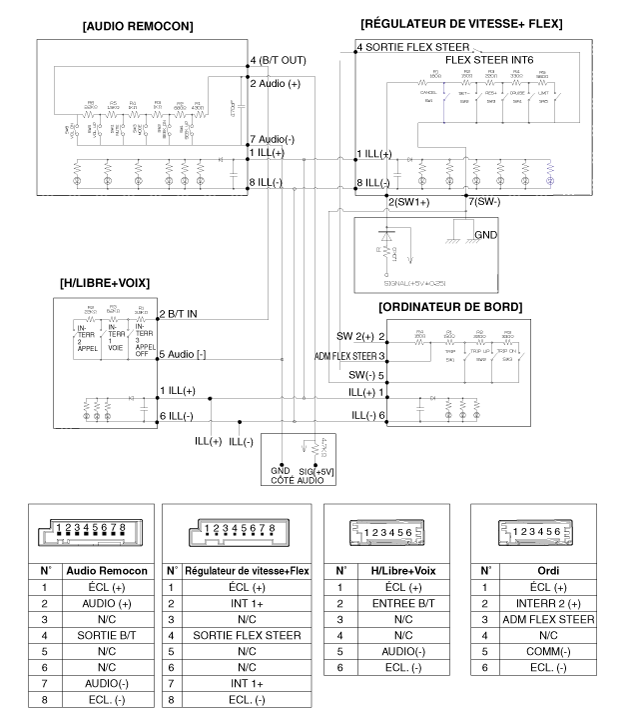

Schéma du circuit |

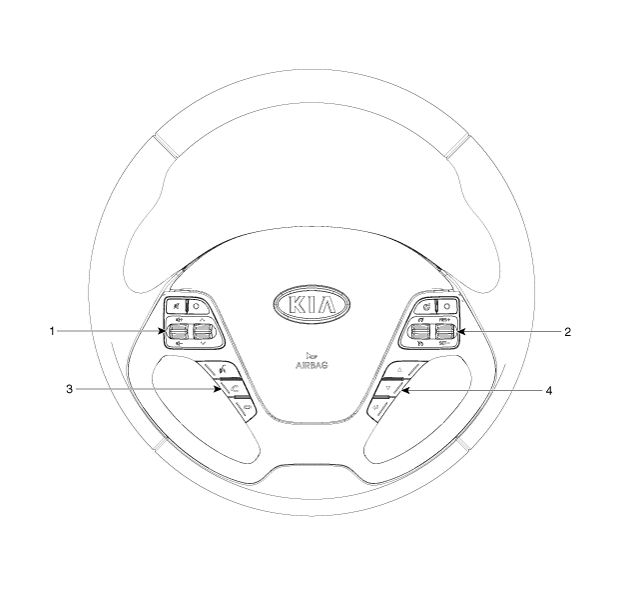

Type A |
1. Télécommande audio (G: audio) 2. Interrupteur de la télécommande (D: régulation de vitesse + flex) |
3. Interrupteur mains libres Bluetooth 4. Interrupteur journalier |

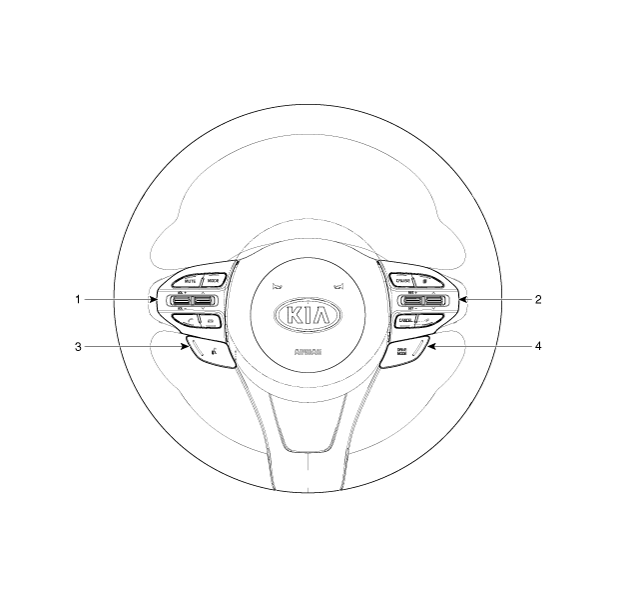

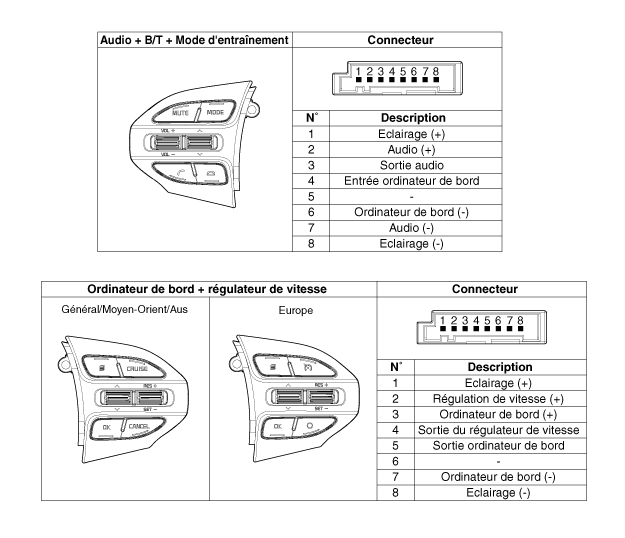

TYPE B |
1. Commutateur mode conduite et audio 2. Commutateur ordinateur de bord et régulateur de vitesse |
3. Commutateur de reconnaissance vocale 4. Interrupteur de limite de vitesse |
Revue Technique Kia Cee'd: À capteur lambda / Diagrammes schématiques
Schéma du circuit
Capteur Lambda n°1
Capteur Lambda n°2
...
Revue Technique Kia Cee'd: Injecteur / Description et fonctionnement
Description
Le début d'injection et la quantité de carburant injectée sont réglés par des
injecteurs déclenchés électriquement. Les injecteurs remplacent les ensembles
gicleur et conteneur (gicleur et porte-gicleur). A l'instar des autres ensembles
gicleur-co ...
