Kia Ceed: Vitres électriques / Interrupteur des vitres électriques / Diagrammes schématiques

Revue Technique Kia Cee'd / Système électrique de carrosserie / Vitres électriques / Interrupteur des vitres électriques / Diagrammes schématiques

Schéma du circuit

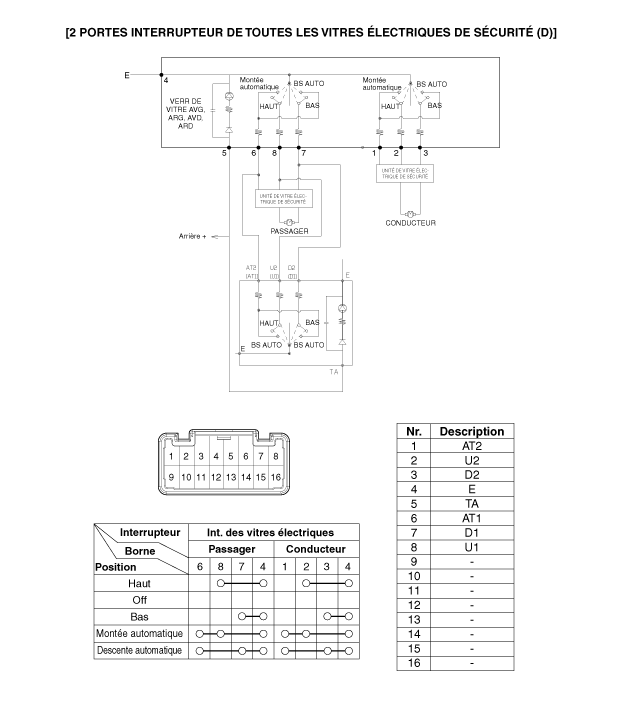

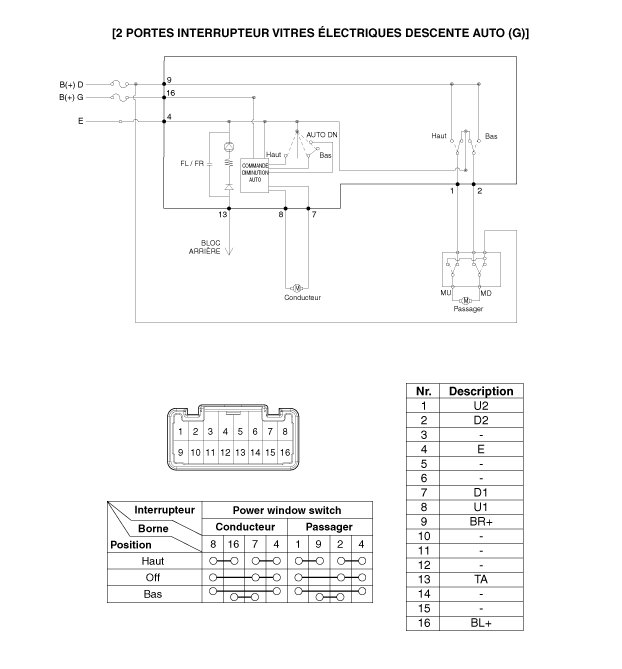

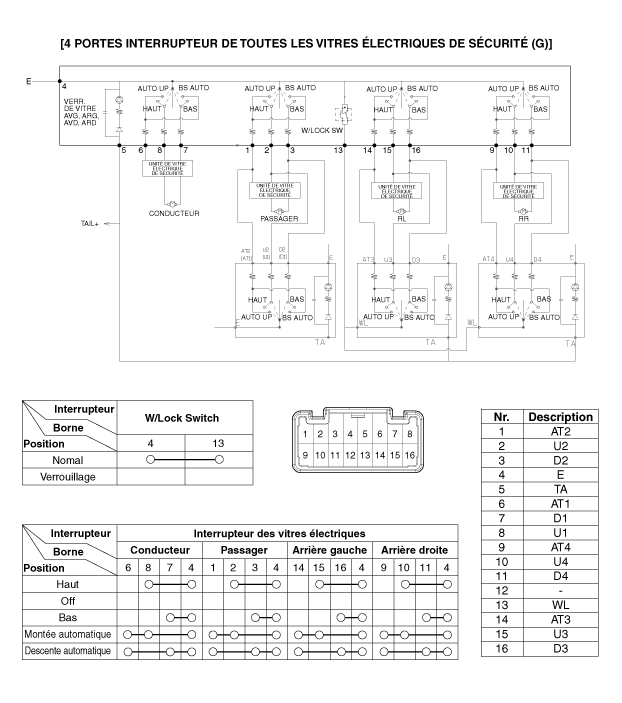

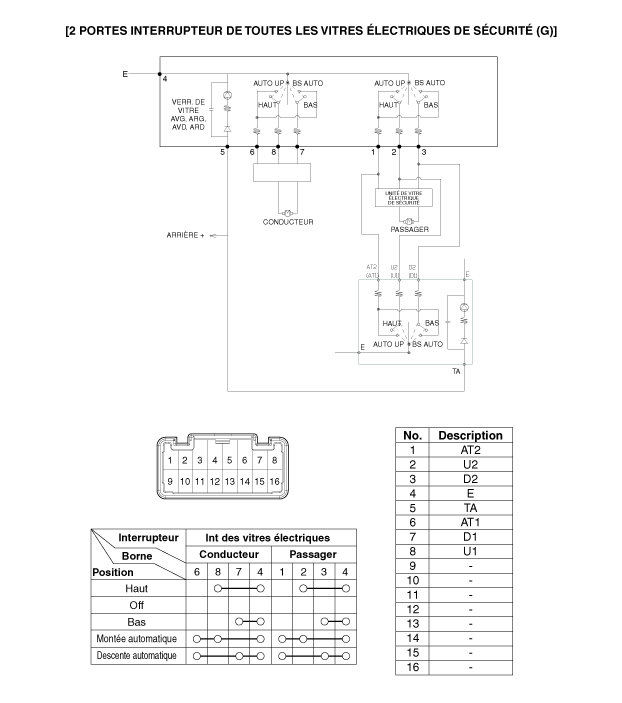

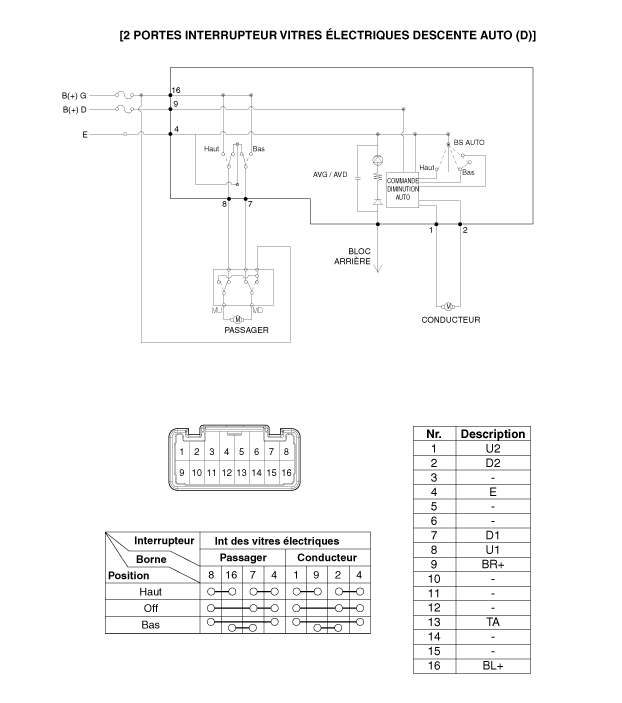

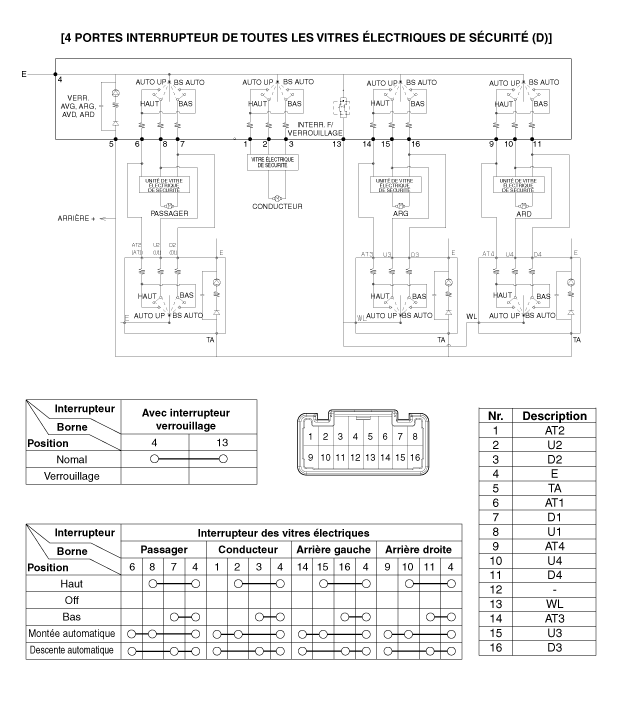

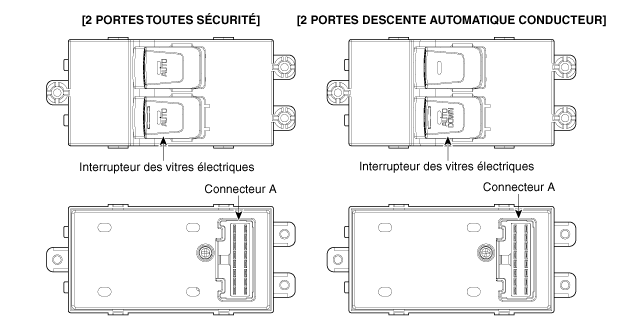

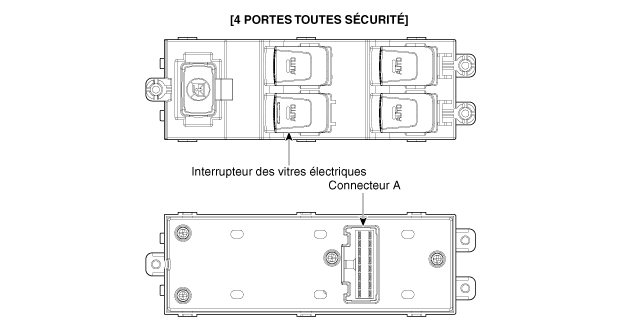

Interrupteur lève-vitre conducteur

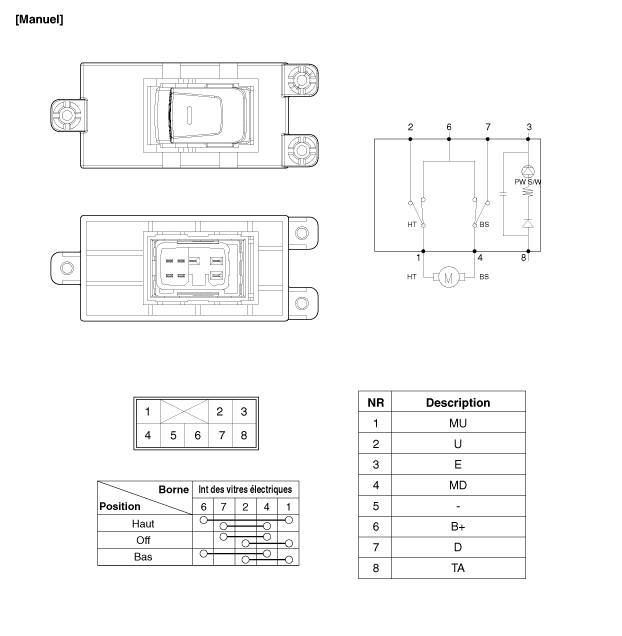

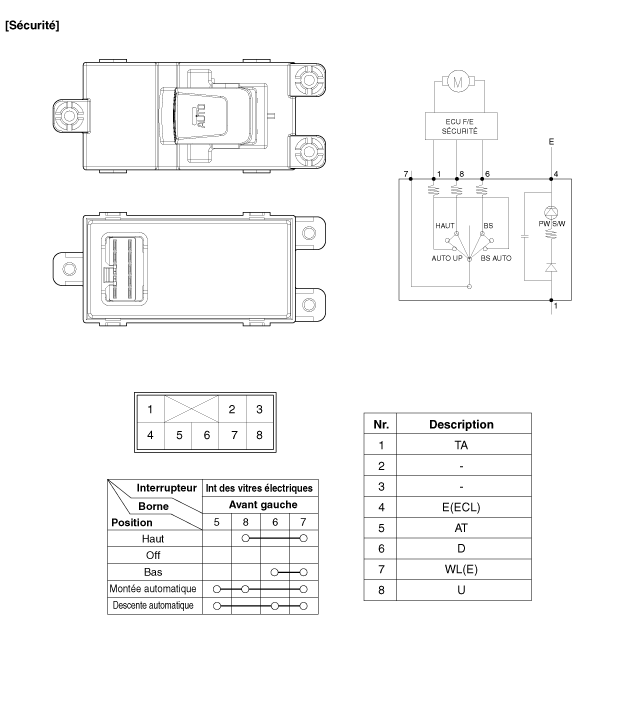

Interrupteur de vitre électrique passager et arrière
