Kia Ceed: Coussin anticollision / Logement de la boîte à gants / Procédures de réparations

Revue Technique Kia Cee'd / Carrosserie (Intérieur et extérieur) / Coussin anticollision / Logement de la boîte à gants / Procédures de réparations

REMPLACEMENT

•	Si on fait levier à l'aide d'un tournevis à bout plat, il faudra l'envelopper avec un ruban de protection, pour éviter tout dommage.

•	Portez des gants pour protéger vos mains.

•	Faites attention de ne pas rayer la surface de la carrosserie.

1.	Avec un tournevis ou un dispositif de dépose, enlevez le couvercle latéral du tableau de bord [D] (A).

2.	Débranchez le connecteur du contacteur on/off de l'airbag du passager (A).

3.	Débranchez la butée (B) de la boîte à gants (A).

4.	Débranchez l'amortisseur à air (A) de la boîte à gants (B).

5.	Déconnectez les broches (A), puis enlevez la boîte à gants (B).

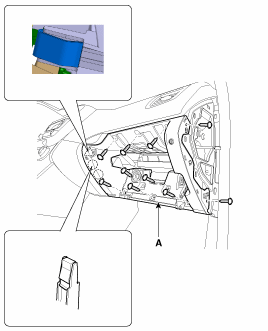

6.	Après avoir desserré les vis de fixation, enlevez le carter de la boite à gants (A).

7.	Débranchez le connecteur de la lampe de la boîte à gants (A).

8.	Débranchez le connecteur du contacteur de la lampe de la boîte à gants (A).

Pour la pose, suivez la procédure inverse de la dépose.

•	Assurez-vous que les connecteurs sont branchés correctement.

•	Remplacez tout clip endommagé.
