Kia Ceed: Coussin anticollision / Panneau frontal du groupe d'instruments / Procédures de réparations

Revue Technique Kia Cee'd / Carrosserie (Intérieur et extérieur) / Coussin anticollision / Panneau frontal du groupe d'instruments / Procédures de réparations

REMPLACEMENT

Si on fait levier à l'aide d'un tournevis à bout plat, il faudra l'envelopper avec un ruban de protection, pour éviter tout dommage.
Portez des gants pour protéger vos mains.

Faites attention de ne pas rayer la surface de la carrosserie.
1.

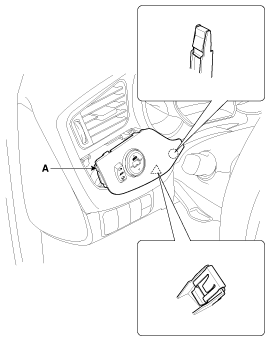

Avec un tournevis ou un dispositif de dépose, enlevez la garniture du tableau de bord [G] (A).

2.
Débranchez le connecteur de l'interrupteur de la portière électrique (A).

3.
Avec un tournevis ou un dispositif de dépose, déposez le panneau supérieur de la protection de la colonne de direction (A).

4.
À l'aide d'un tournevis ou d'un dispositif de dépose, retirez le panneau cylindre frontal du groupe d’instruments (A).

5.
À l'aide d'un tournevis ou d'un dispositif de dépose, retirez le tableau de bord central (A).

6.
Débranchez le connecteur du bouton marche/arrêt (A).

7.
Après avoir desserré les vis de fixation, déposez la conduite de ventilation centrale (A).

8.
Débranchez le connecteur d'interrupteur des feux de détresse (A) et le connecteur d'interrupteur d'ordinateur de bord (B).

9.
Après avoir desserré les vis de fixation, déposez la conduite de ventilation latérale [G] (A).

10.
Après avoir desserré les vis de fixation, déposez le panneau supérieur central du groupe d’instruments (A).

11.
Pour la pose, suivez la procédure inverse de la dépose.

Assurez-vous que les connecteurs sont branchés correctement.
Remplacez tout clip endommagé.
