Kia Ceed: Système de freinage / Pédale de frein / Composants et emplacement des composants

Revue Technique Kia Cee'd / Système de freinage / Système de freinage / Pédale de frein / Composants et emplacement des composants

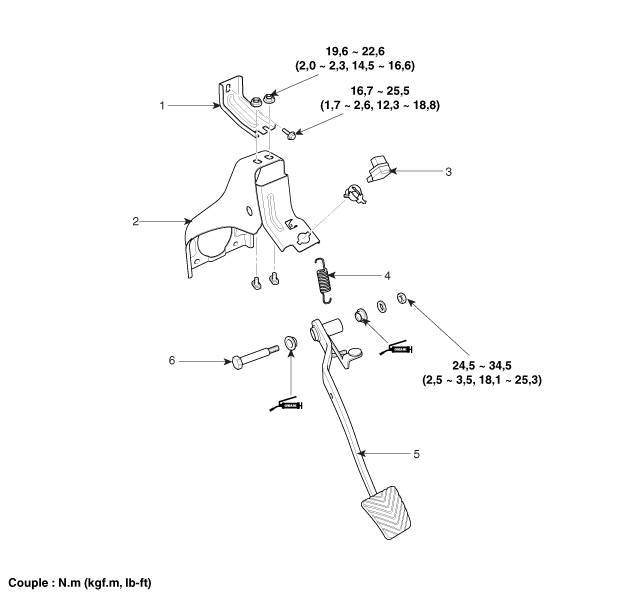

Composants [G]

1. Support d’auvent
2. Composant de la pédale de frein
3. Interrupteur de feu stop

4. Ressort de rappel
5. Pédale de frein
6. Boulon

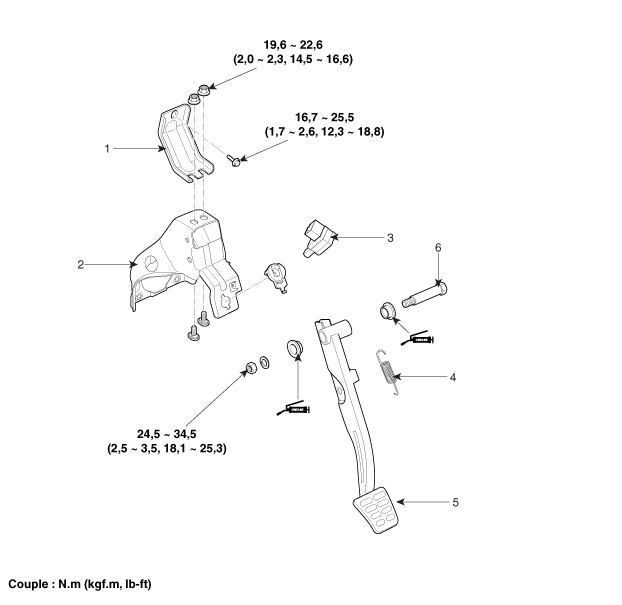

Composants [D]

1. Support d’auvent
2. Composant de la pédale de frein
3. Interrupteur de feu stop

4. Ressort de rappel
5. Pédale de frein
6. Boulon
