Kia Ceed: Avertisseur sonore / Procédures de réparation

Revue Technique Kia Cee'd / Système électrique de carrosserie / Avertisseur sonore / Procédures de réparation

Contrôle

Contrôlez l′avertisseur sonore en branchant la tension de batterie à la borne 1 et en mettant à la masse la borne 2.

Le klaxon devrait émettre un son. Si aucun son n'est émis, remplacez le klaxon.

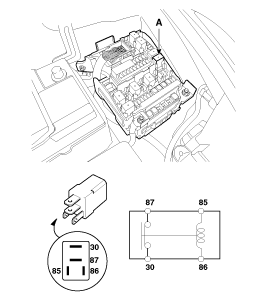

CONTRÔLE DU RELAIS DE L′AVERTISSEUR SONORE

1.	Enlevez le relais de l′avertisseur sonore (A) de la boîte de relais du compartiment moteur.

2.	Il devrait y avoir continuité entre les bornes N° 30 et N° 87 quand alimentation et masse sont connectées aux bornes N° 85 et N° 86.

3.	Il ne doit y avoir aucune continuité entre les bornes N° 30 et N° 87 lorsque l′alimentation est débranchée.

DÉPOSE

1.	Débranchez la borne négative (-) de la batterie.

2.	Déposez le couvercle inférieur.

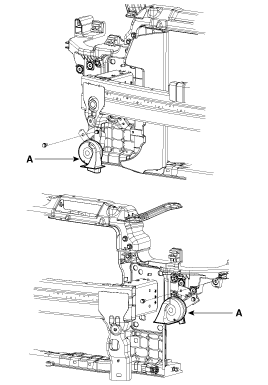

3.	Enlevez le boulon de fixation et débranchez le connecteur du klaxon puis enlevez le klaxon (A).

INSTALLATION

1.	Branchez le connecteur de l'avertisseur sonore, puis remontez l'avertisseur sonore.

2.	Remontez le couvercle inférieur.

Composants et emplacement des composants

EMPLACEMENT DES COMPOSANTS 1. Interrupteur de l'avertisseur sonore 2. Relais du klaxon (compartiment moteur) 3. Ressort spiral 4. Avertisseur so ...
