Kia Ceed: Hayon / Procédures de réparations

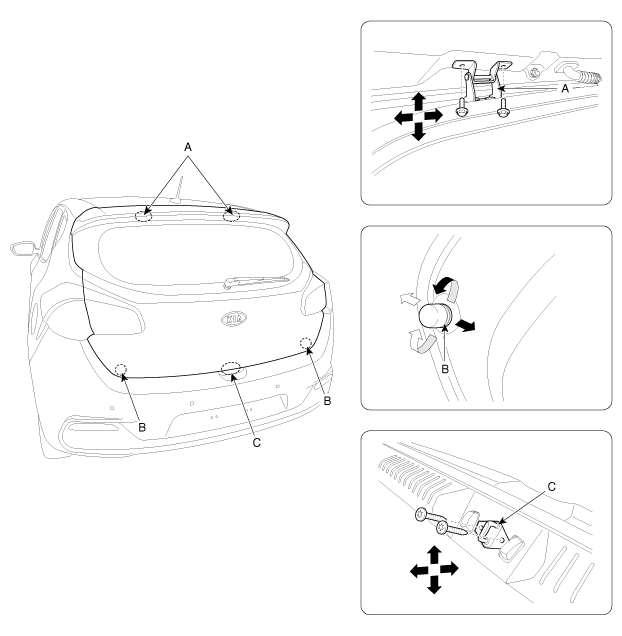

| RÉGLAGE |
| 1. |
Après avoir desserré le boulon de fixation de la charnière du hayon
(A), réglez le hayon en le déplaçant vers le haut ou le bas, ou de droite
à gauche.
|
| 2. |
Réglez la hauteur du hayon en tournant les butées de fermeture du hayon
(B).
|
| 3. |
Après avoir desserré les boulons de fixation de la gâche du hayon (C),
réglez la gâche du hayon en la déplaçant vers le haut ou le bas, ou
de droite à gauche.
|
Hayon
...
Ensemble de pièces du plateau arrièr / Composants et emplacement des composants
EMPLACEMENT DES COMPOSANTS
1. Ensemble du hayon
...
