Kia Ceed: Tapis de plancher / Procédures de réparations

REMPLACEMENT

Portez des gants pour protéger vos mains.

Utilisez un outil de dépose de panneau en plastique pour retirer les pièces de la garniture intérieure pour ne pas endommager la surface.
Attention à ne pas plier ou rayer la garniture et les panneaux.
1.
Enlevez l'ensemble du siège avant.
(Reportez-vous à Siège avant- "Siège avant")
2.
Déposez l’ensemble de la banquette arrière.
(Reportez-vous à Siège arrière - "Siège arrière")
3.
Déposer l’ensemble de la console du plancher.
(Reportez-vous à Console au plancher - "Console au plancher")
4.
Enlever la garniture latérale d'auvent.
(Reportez-vous à Garniture intérieure - "Garniture latérale d'auvent")
5.
Déposez la garniture inférieure du montant central.
(Reportez-vous à Garniture intérieure - "Garniture de montant central")
6.
Enlevez la garniture du côté du coffre à bagages.
(Reportez-vous à Garniture intérieure - "Garniture latérale du coffre")
7.
Déposez le repose-pieds (A).
8.
Enlevez l'ensemble du tapis du plancher (B).
9.
Déposez le patin de tunnel (C).
10.
Pour la pose, suivez la procédure inverse de la dépose.

Remplacez tout clip endommagé.

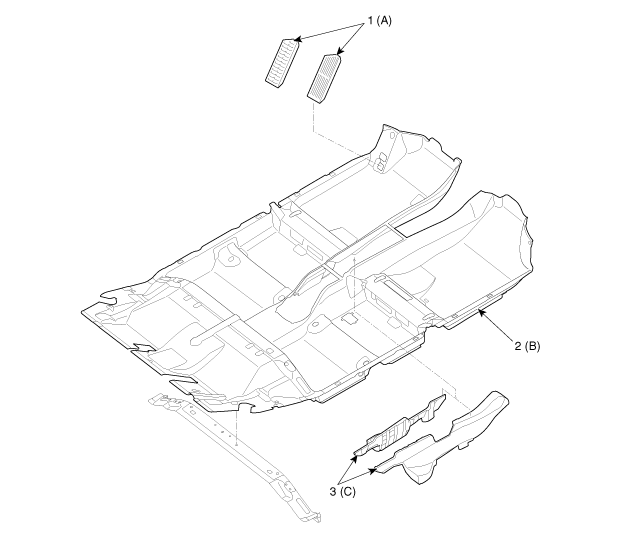

1. Repose-pied
2. Ensemble de tapis de plancher
3. Patin de tunnel

Tapis de plancher
...
