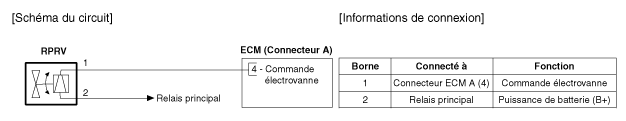

Schéma du circuit

Soupape du régulateur de pression du rail / Description et fonctionnement

Description La soupape de commande de pression du carburant et la soupape de régulation de pression du rail sont respectivement installées sur la pompe haute pression et la ram ...

Soupape du régulateur de pression du rail / Recherche de pannes

Forme d'onde du signal Fig 1) Forme d′onde de la soupape du régulateur de pression du rail au ralenti. Fig.2) Forme d’onde de la soupape du régulateur de la pre ...
