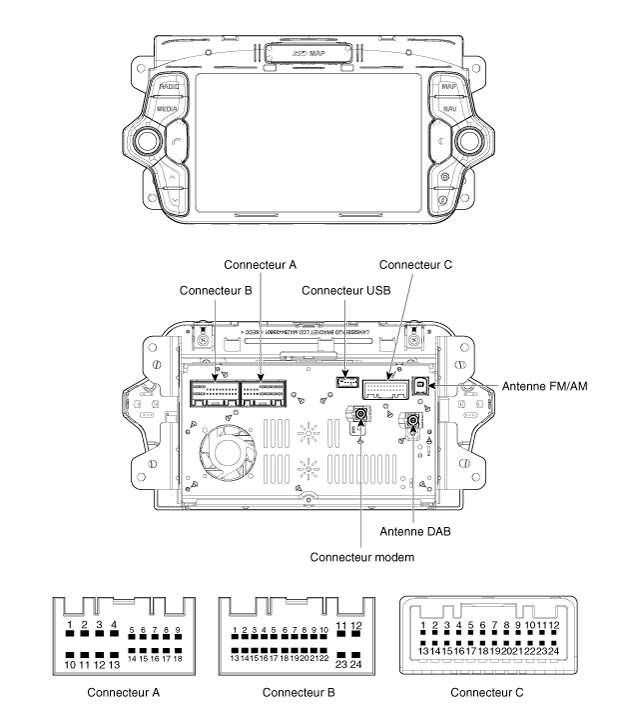

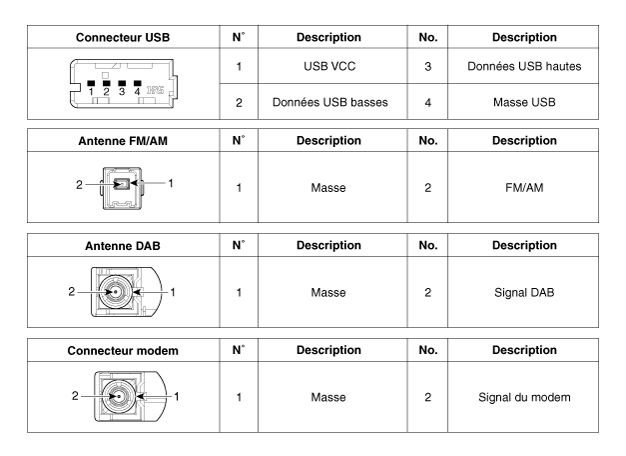

Kia Ceed: Système AVN / Unité de tête AVN / Composants et emplacement des composants
| COMPOSANTS |
|
N° |
CONNECTEUR A |
CONNECTEUR B |
CONNECTEUR C |
|
1 |
Haut-parleur arrière gauche (-) |
MM CAN Haut |
- |
|
2 |
Haut-parleur avant gauche (-) |
- |
- |
|
3 |
Haut-parleur avant droit (+) |
- |
- |
|
4 |
Haut-parleur arrière droit (-) |
Clé du volant |
- |
|
5 |
- |
- |
|
|
6 |
- |
- |
- |
|
7 |
- |
Vidéo AUX |
- |
|
8 |
ÉCLAIRAGE (-) |
AUX Audio D |
- |
|
9 |
Marche arrière |
Masse audio AUX |
- |
|
10 |
Haut-parleur arrière gauche (-) |
Signal (-) de capteur de MIC |
- |
|
11 |
Haut-parleur avant gauche (-) |
Batterie (+) |
- |
|
12 |
Haut-parleur avant droit (+) |
Batterie (+) |
- |
|
13 |
Haut-parleur arrière droit (-) |
MM CAN bas |
- |
|
14 |
- |
clairage automatique |
- |
|
15 |
- |
Position P |
- |
|
16 |
Porte déverrouillée |
VITESSE |
- |
|
17 |
ÉCLAIRAGE (-) |
Masse de la clé du volant |
- |
|
18 |
Alimentation ANT |
AUDIO |
- |
|
19 |
|
Masse vidéo AUX |
- |
|
20 |
AUX_Détection |
- |
|
|
21 |
AUX audio gauche |
Masse du bouclier caméra |
|
|
22 |
Signal (-) de capteur de MIC |
Masse caméra vidéo |
|
|
23 |
masse |
Vidéo caméra |
|
|
24 |
masse |
Puissance caméra |
