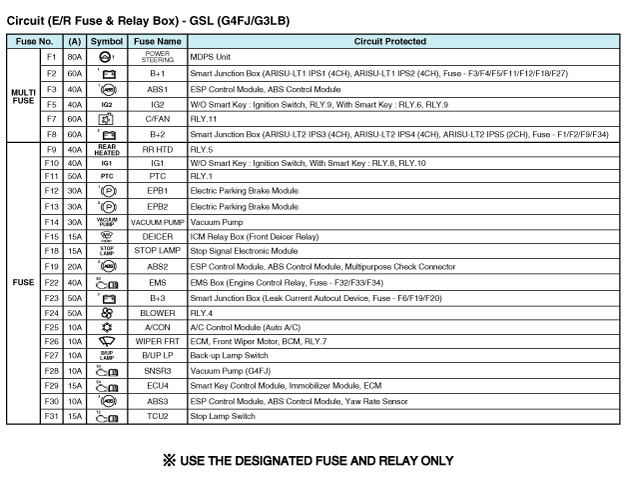

Kia Ceed: Fusibles et relais / Boîte de relais (Compartiment moteur) / Composants et emplacement des composants

Composants et emplacement des composants

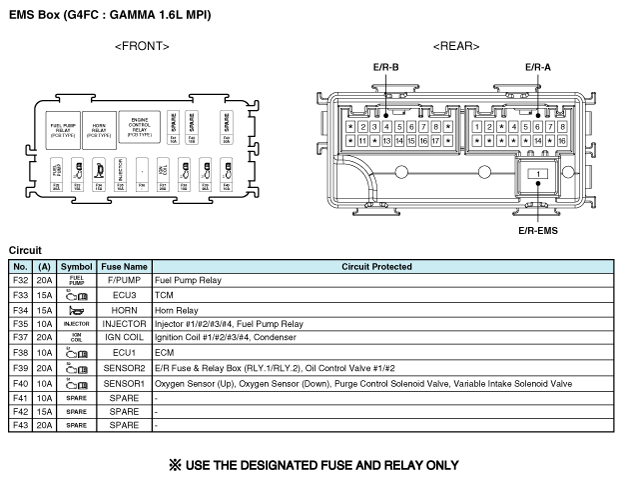

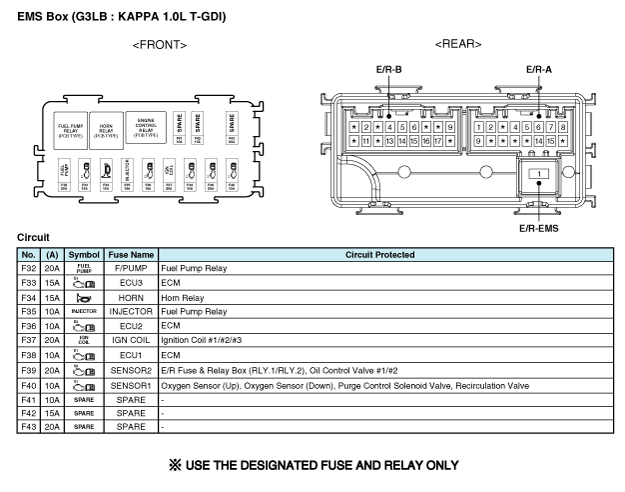

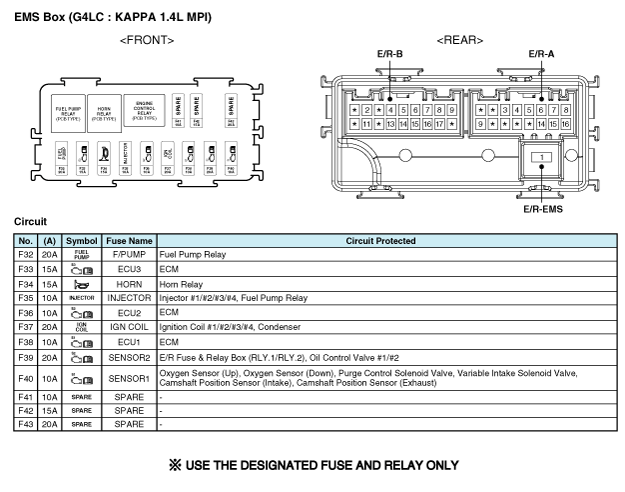

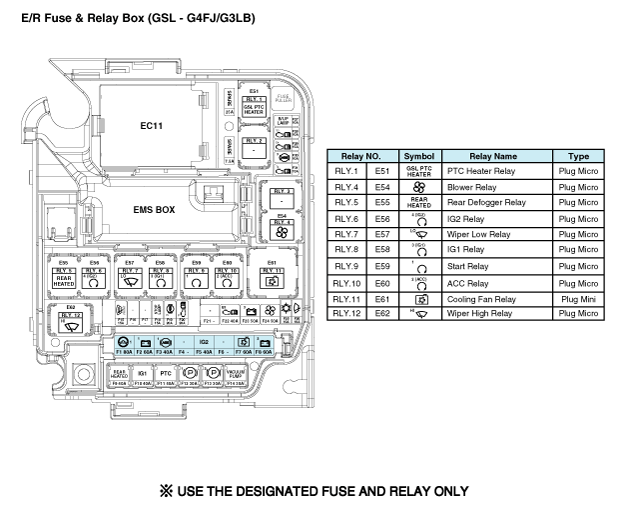

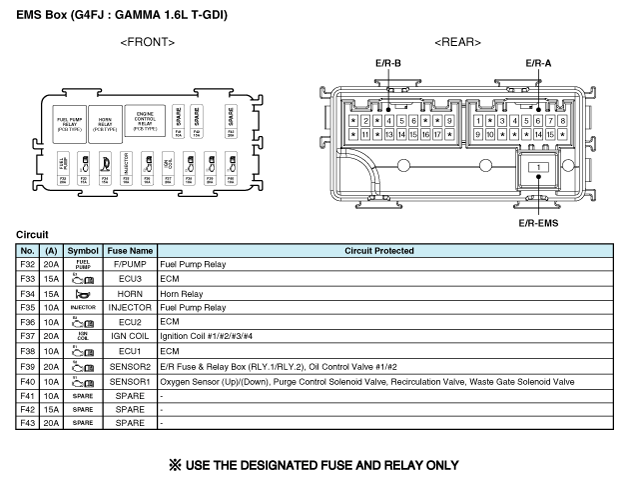

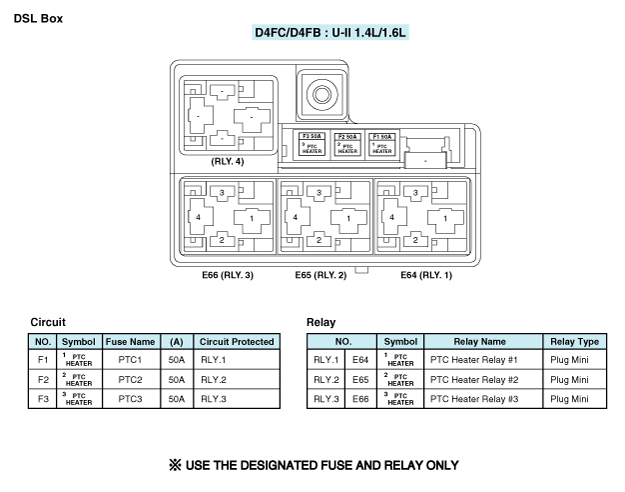

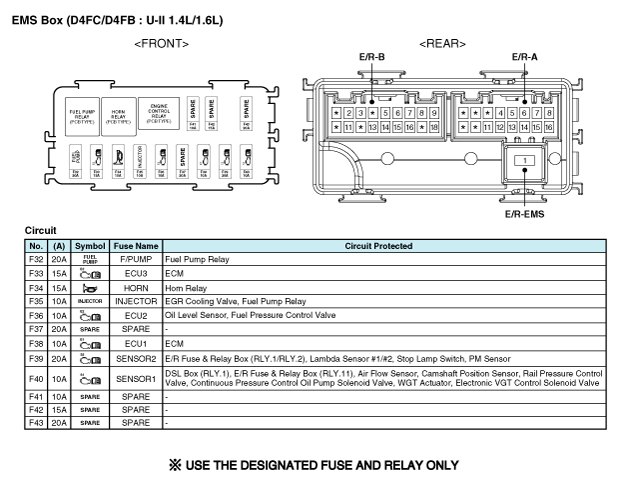

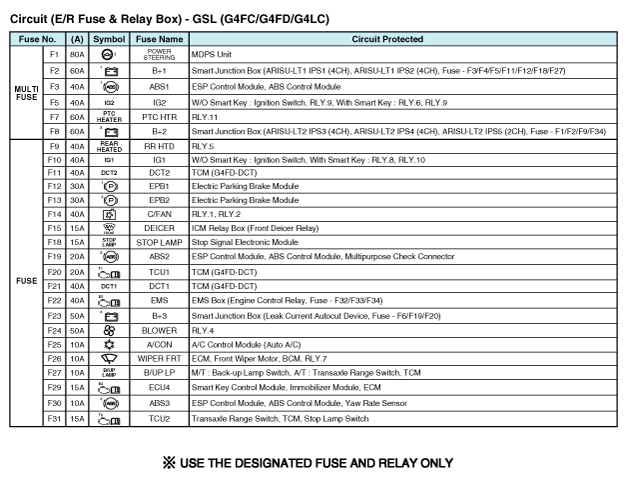

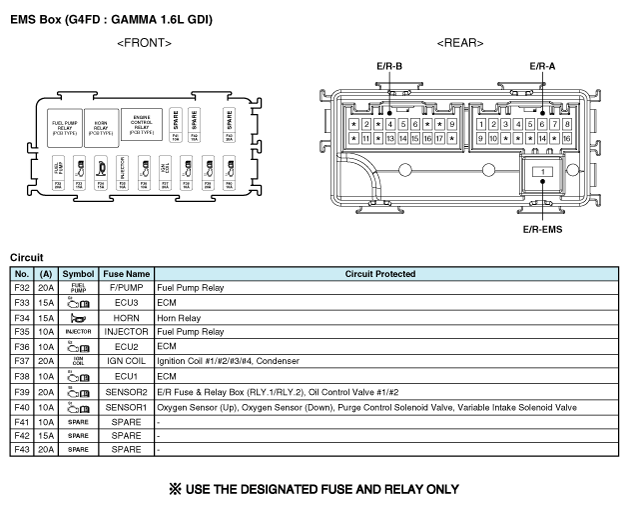

EMPLACEMENT DES COMPOSANTS 1. Ensemble de boîte EMS 2. Relais du ventilateur de refroidisseur (Bas) 3. Relais du ventilateur de refroidisseur (Haut) 4. Rel ...

Boîte de relais (Compartiment moteur) / Procédures de réparation

Contrôle TEST DU RELAIS D'ALIMENTATION (TYPE A)    – N'utilisez pas de pinc ...
