Contrôle des fusibles

1.	S'assurer que les porte-fusibles ne présentent aucun jeu et que les fusibles sont correctement fixés.

2.	La capacité des fusibles de chaque circuit est-elle correcte ?

Contrôlez si le fusible a sauté.

Si un fusible doit être remplacé veillez à le remplacer par un neuf de même capacité. Trouvez toujours la cause d′un fusible qui grille et éliminer le probléme avant d′installer un nouveau fusible.

Le fusible avec une capacité supérieure à la valeur normale ne doit pas être utilisé.

Contrôle

1.	Le SJB peut être diagnostiqué avec GDS. Le SJB communique avec GDS qui affiche ensuite les entrées et sorties avec les codes.

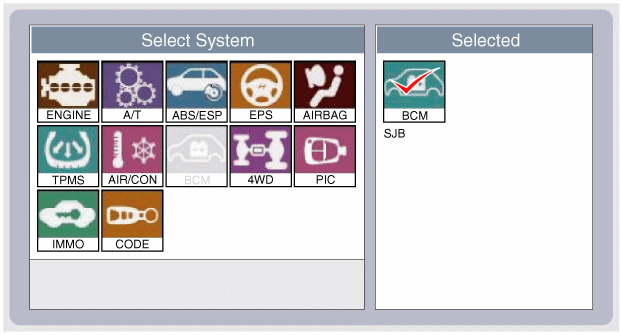

2.	Pour diagnostiquer la fonction SJB, choisissez le modèle du véhicule, BCM et SJB.

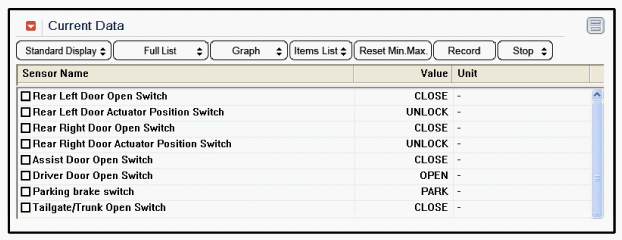

3.	Pour consulter la présente valeur entrée/sortie du SJB, "DONNÉES actuelles". Cela offre des informations de conditions d'entrée/sortie du SJB.

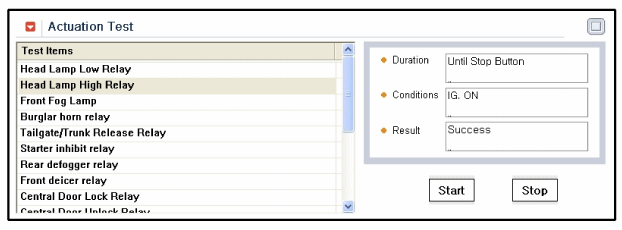

4.	Pour effectuer le test fonctionnel sur SJB, choisissez "Test d'actionnement".

DÉPOSE

Boîte de jonction du compartiment passager (SJB)

1.	Débranchez la borne négative (-) de la batterie.

2.	Déposez le panneau inférieur du coussin anti-collision. (Reportez-vous à Carrosserie - "Tableau de bord inférieur")

3.	Débranchez les connecteurs du côté fusible du boîtier de raccordement intelligent.

4.	Déposez le boîtier de raccordement smart après avoir desserré les écrous de fixation et le boulon.

5.	Débranchez les connecteurs du côté arrière du boîtier de raccordement smart.

INSTALLATION

1.	Installez le boîtier de raccordement smart.

2.	Installez le panneau inférieur du coussin anti-collision.

3.	Vérifiez le bon fonctionnement de tout le système.
