Kia Ceed: Essuie-glace / lave-glace du pare-brise / Buse de lavage chauffée / Procédures de réparation
Revue Technique Kia Cee'd / Système électrique de carrosserie / Essuie-glace / lave-glace du pare-brise / Buse de lavage chauffée / Procédures de réparation
| DÉPOSE |
| 1. |
Déposez le couvercle supérieur d'auvent.
(Reportez-vous au groupe BD - "Couvercle supérieur d'auvent")
|
| 2. |

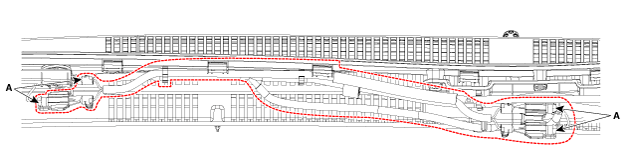

Détachez les connecteurs de la buse de lavage chauffée (A).
|
| 3. |

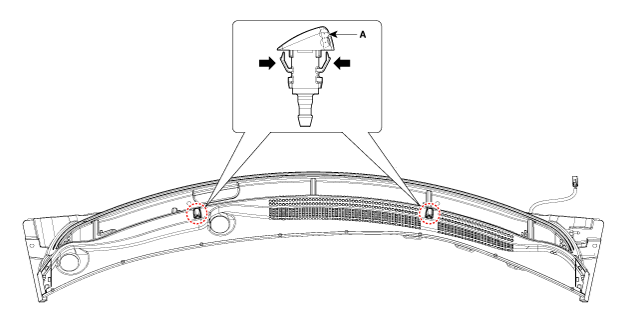

Retirez la buse de lavage chauffée (A) après avoir libéré les crochets
de fixation.
|
| INSTALLATION |
| 1. |
Installez la buse de lavage chauffée.
|
| 2. |
Connectez les connecteurs de la buse de lavage chauffée.
|
| 3. |
Installez la baie de pare-brise.
|
Autres materiaux:
Revue Technique Kia Cee'd: Composants et emplacement des composants
COMPOSANTS
1. Boulon de raccord
2. Joint d’étanchéité
3. Joint du tuyau
4. Câble d'embrayage
5. Plaque de soupape
6. Ressort de soupape
7. Vis de purge
8. Cylindre de débrayage
9. Ressort de rappel
10. Piston
...
Revue Technique Kia Cee'd: Moteur d′essuie-glace avant / Composants et emplacement des composants
EMPLACEMENT DES COMPOSANTS
1. Bouchon
2. Écrou
3. Bras de l’essuie-glace et lame
4. Rivet
5. Couvercle supérieur de auvent
6. Boulon
7. Ensemble du moteur et tringlerie de l’essuie-glace
...
